GIS电气设备结构构造及功能
作者:千旭电力
更新时间:2023-10-09
点击数:

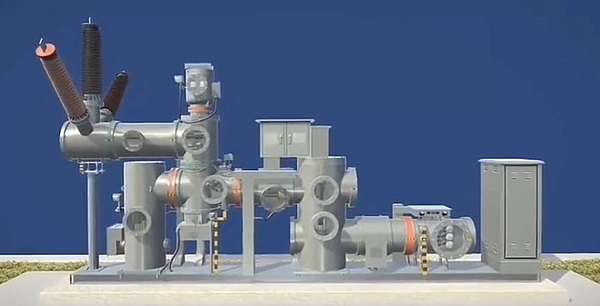

设备为三相共箱式结构,其组成元件包括断路器、隔离开关、电流互感器、断路器操作机构箱、电压互感器、避雷器。进出线套管或电缆终端等原件。
断路器。断路器是GIS设备中主要原件、用于输变线路中作为电力系统的控制和保护设备,断路器采用热膨胀加助吹的自能式密弧原理。
不仅能成功开断普通短路故障,而且能成功开断诸如失步故障、禁区故障及开合电容器组及电抗器等电流。
三工位隔离接地开关,三工位开关是将隔离开关和维护用接地开关集成在同一模块内,可实现导通、隔离、接地三种工况。接地开关可与外壳隔离,当需要进行继电保护的调整和试验工作时。
可以通过接地开关的动触头从外面与GIS主回路的导体进行电气连接,极大的方便了试验工作。
电流互感器。电流互感器是GIS中实现电流量的测量与过电流保护功能的元件。GIS配用的电流互感器为三相工地穿心式结构。一次线圈为主回路导电杆,二次线圈缠绕在环形铁芯上,导电杆与二次线圈间有屏蔽筒,二次线圈的引出线通过环氧浇注的密封端子板引到外部。
套管,套管为分相式结构。从套管处变成三相,然后与外部连接,作为GIS与进出现的连接元件。
避雷器。避雷器用于限制电力系统的过电压,实现过电压保护。在避雷器附署箱上部安装着在线监测装置,可在运行中记录避雷器的动作次数和电流。
电压互感器。电压互感器,用于电力系统的电压测量和系统保护。运行时二次测严禁短路,否则二次测产生的巨大电流将导致电压互感器损坏。
就地控制柜。就地控制柜是对GIS进行现场监视与控制的集中控制屏,用于间隔主接线的模拟,主控室与间隔各远线的连接。实现间隔各元件的近控、远控及状态显示和电气测量等。
