避雷器交接试验项目及接线操作

        氧化锌避雷器是电力现场常用的过电压保护器件，主要作用是防止雷击或者过电压对电器设备的损坏，因此氧化锌避雷器的预防性试验也是非常必要的。

国标类容参考避雷器国标试验指导书

1、绝缘电阻试验   采用设备绝缘电阻测试仪QX2672

国标要求

1) 35kV以上,避雷器绝缘电阻不低于2500MΩ。
2) 35kV及以下,避雷器绝缘电阻不低于1000MΩ。

具体接线：

将绝缘电阻测试仪高压输出端连接避雷器高压端，E端连接避雷器底盘并接地，接线完成后即可测试。

2、直流泄漏电流试验  所需设备 一体式直流高压发生器ZGF系列

对避雷器做直流耐压试验，并检查其直流泄漏电流，在对避雷器做直流升压的过程中，持续关注泄漏电流，当泄漏电流达到1mA时，点击0.75U0，观察其电压和电流，看是否符合标准要求

具体接线：

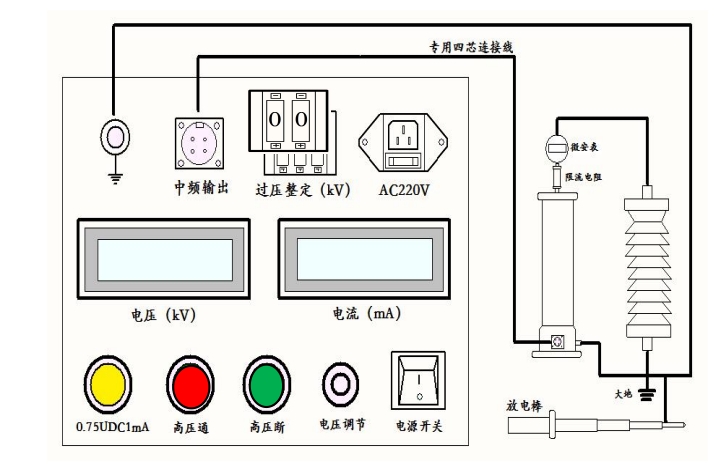

将仪器中配输电通过中频输出专用线连接倍压筒下端，被压筒上端连接微安表并连接避雷器高压端，避雷器高压端及被压筒接地端和仪器接地端短接并接地。如图：

3、工频交流耐压试验   所需设备：避雷器带电测试仪QXYB-H

 检测在高压运行情况下其阻性电流、容性电流等数值，检测其隐患性。

具体接线：

当在实验室进行操作时，需要设备工频交流耐压试验设备，避雷器电压采集端连接试验变压器仪表端
