互感器交接预防性试验的项目及操作方法

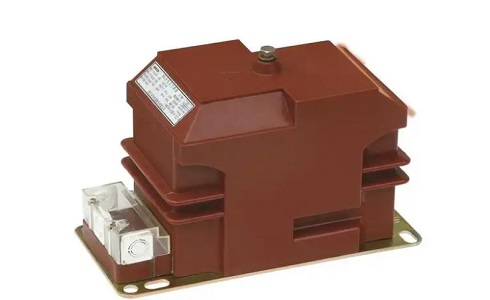

        互感器分为电压互感器和电流互感器，电压互感器顾名思义是将高电压变成低电压的一直电气设备，也是一种小型的降压变压器，由铁芯、一次绕组、二次绕组、接地端子和绝缘支持物组成，电压互感器则是将高电流通过磁感应的原理，将一次系统的大电流变换成二次系统的小电流，两个互感器相互搭配以工微机保护装置和电表等计量装置采集电压电流。正因为互感器在电力系统中起到重要的作用，所以对于互感器的每年的交接预防性试验也是十分重要的，下面来讲解下对于互感器的预防性试验项目。

1、变比极性测量

        互感器变比极性是对互感器的一个整体精度和方向进行的一个测量，电流互感器和电压互感器测量方法是将互感器测试仪一次二次测试线分别对应接入互感器一次二次端，仪器内部设置标准变比值，点击测量即可完成对互感器的变比极性的测试。

2、励磁曲线

        互感器励磁曲线是判断互感器的电压电流关系和磁饱和拐点电压等的一个重要指标，测试方法是将互感器测试的励磁测试端k1、k2接入电压互感器或者电流互感器的二次端，即可完成励磁试验。

3、二次绕组测试

        常规要求电流互感器测试二次绕组的电阻值，电压互感器测试一次二次的电阻值，设备测试方法同其他的电阻测量仪器一样，分别用电压和电流采集端接入被试品的两端，完成测试结果。

4、绝缘电阻测试

        是为了测试一次和二次之间的绝缘电阻，采用绝缘电阻测试仪用L端接入一次，E端接入二次及地，即可完成一次对二次及地的测量，同理测量二次对一次及地的绝缘电阻将L端接二次，E端接一次及地测试二次对一次及地的绝缘电阻值，不过这种测试的很少。

4、耐压测试

        常规耐压测试是将一次短接接高压，二次短接接地，进行耐压试验。
