Product Introduction
充气式试验变压器的工作原理是利用气体作为绝缘介质,通过将气体充入变压器的绝缘空间,形成气体绝缘状态,以实现高压测试和试验的需求。在进行试验时,将高压气体输入到绝缘空间,从而实现对被测设备的高压输出。
充气式试验变压器相对于传统的油浸式试验变压器具有以下优点:不使用油作为绝缘介质,避免了油污染和环境污染问题,更符合现代环保要求。气体绝缘可以减少火灾和爆炸的风险,提高了操作人员和设备的安全性。维护方便,相对于油浸式变压器,充气式试验变压器无需考虑油品的更换和维护,维护更加简便,同时相比较同等功率的油浸式变压器,充气式试验变压器的重量要轻,移动更加方便。
需要注意的是,充气式试验变压器也需要严格遵守操作规程和安全标准,以确保设备的正常运行和操作人员的安全。
Product Introduction
规格型号 | 容量(kVA) | 高压电压(kV) | 高压电流(mA) | 低压输入 | 变比(高/仪) | 温升℃(30分钟) | |
电压(V) | 电流(A) | ||||||
YDQ-1.5/50 | 1.5 | 50 | 30 | 200 | 7.5 | 500 | 10 |
YDQ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10 |
YDQ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10 |
YDQ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10 |
YDQ-20/50 | 20 | 50 | 400 | 400 | 53 | 500 | 10 |
YDQ-30/50 | 30 | 50 | 600 | 400 | 79 | 500 | 10 |
YDQ-50/50 | 50 | 50 | 1000 | 400 | 12 | 500 | 10 |
YDQ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 |
YDQ-10/100 | 10 | 100 | 100 | 200 | 50 | 1000 | 10 |
YDQ-20/100 | 20 | 100 | 200 | 400 | 53 | 1000 | 10 |
YDQ-30/100 | 30 | 100 | 300 | 400 | 79 | 1000 | 10 |
YDQ-50/100 | 50 | 100 | 500 | 400 | 132 | 1000 | 10 |
YDQ-20/150 | 20 | 150 | 133 | 400 | 53 | 1500 | 10 |
YDQ-30/150 | 30 | 150 | 200 | 400 | 80 | 1500 | 10 |
YDQ-50/150 | 50 | 150 | 333 | 400 | 132 | 1500 | 10 |
YDQ-100/150 | 100 | 150 | 667 | 400 | 263 | 1500 | 10 |
YDQ-50/200 | 50 | 200 | 250 | 400 | 132 | 2000 | 10 |
YDQ-100/200 | 100 | 200 | 500 | 400 | 263 | 2000 | 10 |
YDQ-150/200 | 150 | 200 | 750 | 400 | 395 | 2000 | 10 |
YDQ-200/200 | 200 | 200 | 1000 | 400 | 526 | 2000 | 10 |
YDQ-300/200 | 300 | 200 | 1500 | 400 | 790 | 2000 | 10 |
YDQ-50/300 | 50 | 300 | 170 | 400 | 132 | 3000 | 10 |
YDQ-100/300 | 100 | 300 | 333 | 400 | 263 | 3000 | 10 |
YDQ-150/300 | 150 | 300 | 500 | 400 | 395 | 3000 | 10 |
YDQ-200/300 | 200 | 300 | 667 | 400 | 526 | 3000 | 10 |
YDQ-300/300 | 300 | 300 | 1000 | 400 | 790 | 3000 | 10 |
Product Parameters
1. 体积小、重量轻:充气式试验变压器相对于同级别的油浸式试验变压器来说,体积小、重量轻,重量通常比油浸式试验变压器轻40%-65%,便于搬运和移动。
2. 清洁、无油、免维护:充气式试验变压器不需要使用油作为绝缘介质,因此无油,使操作更加清洁卫生;同时由于不使用油,也减少了维护的需求,降低了维护成本和工作量。
3. 不受恶劣天气环境影响:充气式试验变压器在现场运输时无需静置即可进行测试,不受恶劣天气环境的影响,更适合在各种条件下进行测试。
4. 绝缘性能优越:充气式试验变压器的绝缘强度明显高于油浸式试验变压器,能够提供更高的绝缘性能,同时电晕现象也较小,有利于保证测试的准确性和安全性。

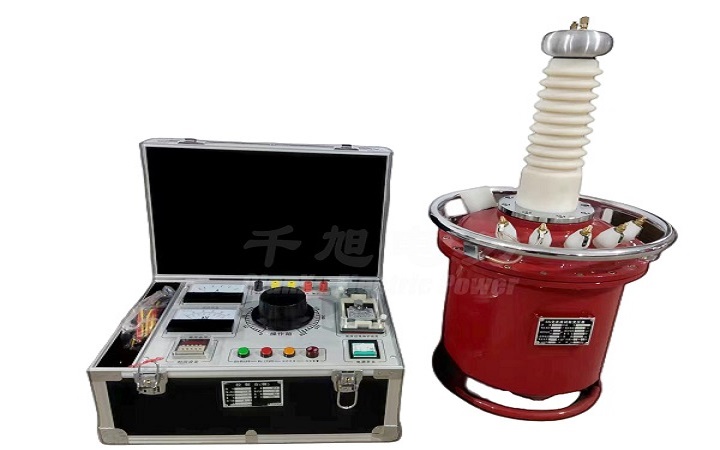

Product Image
