变压器变比组别测试仪

变压器变比组别测试仪

变压器变比组别测试仪是一种用于检测和分析变压器性能的重要设备，广泛应用于电力行业、变电站及相关的电力设备维护和检修工作中。其主要功能是测量变压器的电压变比与接线组别，以确保变压器在运行中的安全性和可靠性。

变比

变比是指变压器一次侧（高压侧）和二次侧（低压侧）电压的比例关系，通常用比例值表示。例如若一次侧电压为10kV，二次侧电压为400V，则变比为10:0.4或25:1。变比是评估变压器性能的关键指标之一，直接影响变压器的工作效率和电力传输的稳定性。

变压器变比组别测试仪通过测量一次侧和二次侧的电压，利用公式计算出变比。现代测试仪器通常具备自动计算功能，可以显著提高测试的效率，减少人为误差。

组别

变压器的组别是指其绕组连接方式及相位关系，常用的组别有Yyn11、Dyn1等。组别对变压器的运行特性、短路电流、谐波分布等都有重要影响。通过变压器变比组别测试仪，可以快速判断变压器的组别，确保其与系统的匹配。

组别的正确性对于多台变压器并联运行尤为重要。如果组别不匹配，可能导致运行不正常、过载甚至引发设备故障。因此，在变压器投入运行之前，进行变比和组别测试是至关重要的步骤。

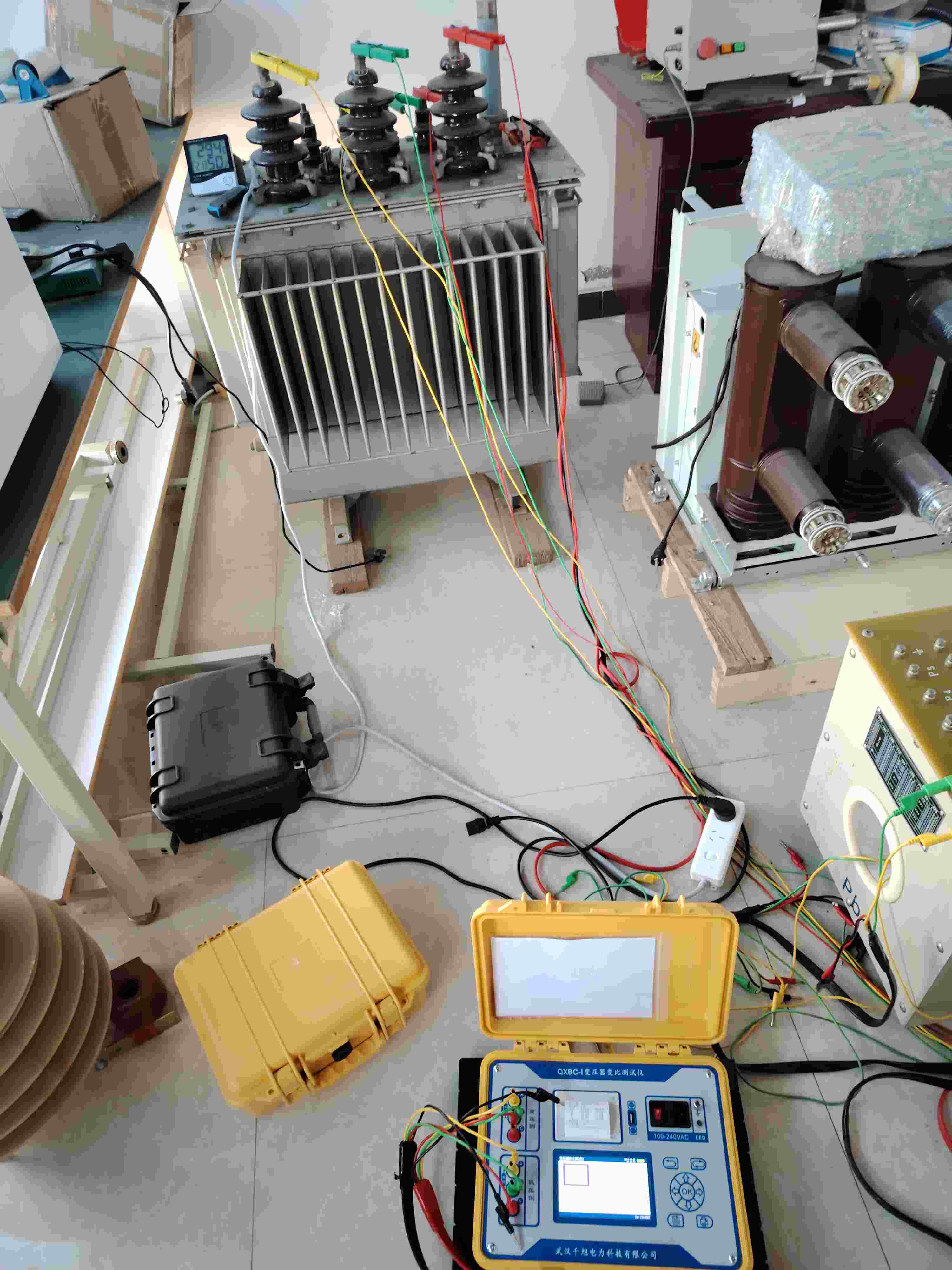

测试接线

变压器变比组别测试仪的接线操作较为简单，通常包括以下几个步骤：

1、连接测试仪：将测试仪的输入端与变压器的高压侧和低压侧相连，确保连接安全可靠，测试仪高压侧ABC对应接上变压器高压侧ABC，同理测试仪低压侧abc对应接上变压器低压侧abc,仪器接好电源和地线后即可开机测试。

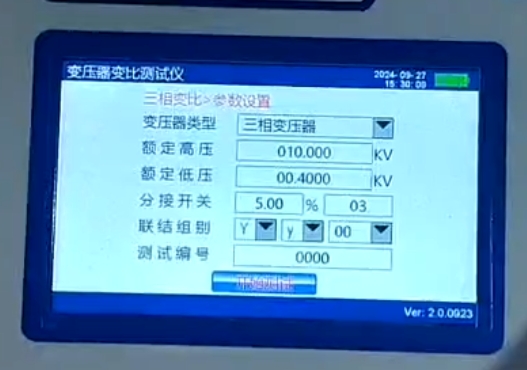

设置参数：根据需要选择测量模式，三相变比测量或单相变比测试，输入变压器铭牌的高压侧和低压侧电压及组别，比如25:1等

开始测试：启动测试仪，仪器会自动进行测量并计算出相关数据。

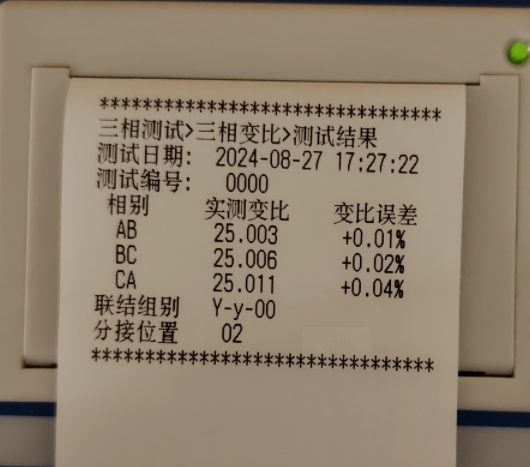

查看结果：测试完成后，仪器将显示变比、组别及其他相关信息，操作人员可以根据结果做出判断，并打印数据。

记录和分析：将测试数据存储，便于后续的分析和检查。

安全注意事项

在使用变压器变比组别测试仪时，安全是首要考虑因素。操作人员应遵循以下几点：

佩戴个人防护装备：如绝缘手套、安全鞋等，确保人身安全。

遵守高压作业规程：在高压环境下进行测试时，应严格按照操作规程进行，避免触电风险。

定期维护测试仪：确保仪器处于良好状态，提高测量准确性和使用安全性。

电力公司：用于变压器的日常维护和检修，确保电力设备的安全性和可靠性。

应用领域

变电站：在变电站中对各种变压器进行定期检测，以保证其正常运行。

工业企业：大型工业厂房中的变压器监测，确保生产设备的稳定供电。

发电厂：对发电过程中使用的变压器进行测试，以优化发电效率。

电气工程安装：在新设备安装前，对变压器进行变比和组别的确认。

科研机构：用于相关电力研究和实验，分析变压器性能及其影响因素。

电力设备制造厂：在变压器生产过程中，进行质量检测和性能评估。

变压器变比组别测试仪是电力系统中不可或缺的重要工具，通过其精准的测试功能，为变压器的安全运行提供了有力保障。在电力设备的日常维护中，定期使用该仪器进行变比和组别测试，不仅能够及时发现潜在问题，还能有效延长变压器的使用寿命，提升电力系统的整体可靠性。随着科技的发展，未来的变比组别测试仪将更趋智能化和便携化，更好地服务于电力行业。

试验报表
