变压器容量及空负载测试仪
变压器作为电力系统中的重要组成部分，其性能直接影响到电力的稳定性和安全性。用于在不同电压等级之间传递电能。为了确保变压器在正常运行条件下能够高效工作，定期进行容量及空负载测试显得尤为重要。变压器容量及空负载测试仪正是用于这一目的的专业设备，能够帮助电力工程师和技术人员评估变压器的工作状态。其主要功能是通过电磁感应原理将交流电的电压升高或降低，以适应不同的供电需求。变压器的容量通常用千伏安（kVA）表示，反映了其能够处理的最大功率。空负载测试则是在没有任何负载情况下检查变压器的性能，旨在评估其损耗、效率和其他关键参数。
变压器容量及空负载测试仪它不仅能够保证变压器的性能和效率，还能有效预防潜在的故障。定期进行容量和空负载测试，有助于提高变压器的使用寿命，减少故障率，从而实现更高效、更经济的电力运营。
一、产品参数
基本测量精度：电压、电流 ±（读数×0.2%+2字）
功率（0.2≤cosφ≤1） ±（读数×1.0%+2字）
容量 ±（读数×10%+2字）
容量测量范围：30kVA～65000kVA
电压测量范围：AC 50V～850V
电流测量范围：AC 0.5A～100A
工作温度：-10℃～40℃
环境湿度：10%～85%
存储温度：-20℃～50℃
外形尺寸：320mm×270mm×145mm
重量：5kg(不包括测试线)
二、主要特点
1、负载损耗显示三相电压、三相电流和三相功率，自动计算变压器的阻抗电压百分比，仪器可将负载损耗折算到额定温度和额定电流下，自动识别油浸式或干式配电变压器的铁芯型号，具备报警自适应提示功能，便于现场使用。
2、空载损耗的测量显示三相电压、三相电流和三相功率，显示施加电源波形的畸变率，自动计算空载电流并进行波形畸变校正，显示油浸式或干式配电变压器的铁芯型号。
3、用于高压侧星形接线带中性点的变压器，记录零序阻抗、零序电抗、零序电感、阻抗角及零序电阻。
4、内置可充电锂电池，输出三相正弦波逆变电源，输出电压自动调节，具备软启和软停功能。
5、无需外部电源即可测量配电变压器容量及判断型号，同时显示相关数据。
6、可在仪器允许范围内直接测量，超出范围可外接电压、电流互感器。
7、大屏幕液晶显示，支持中文菜单和提示，同一屏幕显示三相电压、电流、功率等相关数据。
8、交直流两用：锂电池或220V交流充电器供电。
三、接线操作

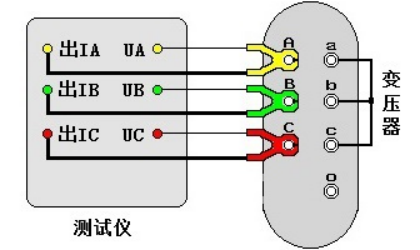

三相负载测试时，将测试仪电压电流A、B、C接入变压器高压侧，变压器测低压侧短接。测试变压器容量时，也是如此接线，如上图。
三相空载测试时，如需外接电源，则将测试仪电压电流A、B、C接入变压器低压侧，如上图。
四、含义定义
1. 控制损耗（空载损耗）
在变压器没有负载时（即二次侧没有连接负载），由于铁芯的磁通变化，导致的能量损耗。由于铁损，铁芯材料的性质，产生的涡流和磁滞损耗。再加上不分其他损耗，如绝缘材料的损耗等。
2. 负载损耗
当变压器连接到负载时（即二次侧有电流流动），由于线圈的电阻而产生的能量损耗。铜损：由于变压器绕组的电阻引起的热量损失，通常与负载电流的平方成正比。
变压器的总体损耗是这两种损耗的总和。控制损耗在变压器空载时占主导，而负载损耗则在变压器负载时占主导。优化这两种损耗是提高变压器效率的重要手段。
在发电厂和变电站中，变压器容量及空负载测试仪被广泛用于设备的安装、调试和定期检修，通过定期测试，确保电力设备的安全与稳定运行，
变压器制造与维修，在变压器的生产和维护过程中，测试仪可用于质量控制，确保每台出厂的设备符合国家和行业标准。
