氧化锌避雷器带电测试仪试验接线操作介绍
氧化锌避雷器的工频参考电压阻性电流全电流试验的目的是为了验证阀片在工频电压下的过电压保护能力。检测阀片老化或内部受潮，预防劣化避雷器可能因热崩溃引发爆炸。
根据国标要求，需要定期对氧化锌避雷器进行工频参考电压阻性电流全电流的试验，下面来介绍10kV氧化锌避雷器的实验室测试的接线操作。具体接线图如下：
氧化锌避雷器带电测试在实验室中就是利用试验变压器给氧化锌避雷器施加一个工频的参考电压，模拟现场情况，然后氧化锌避雷器带电测试仪的通过采集电压和电流检测氧化锌避雷器的各相参数的试验，仪器主机接线就为电压采集线和电流采集线，各项配件如下图：
仪器电流采集线，一端插入仪器后，另一端黄一黑，黄线接氧化锌避雷器下端，黑线接地线，这里的逻辑是黄线通过避雷器的电流输入到仪器内部串联的电流表采集电流，然后通过黑线接地到大地行成回路，如下图
仪器的电压采集线则是接到试验变压器的仪表端，通过采集二次电压来再利用变比来换算一次电压，现场测试则是通过电压测试线接到PT的二次端子来采集电压，如下图所示：

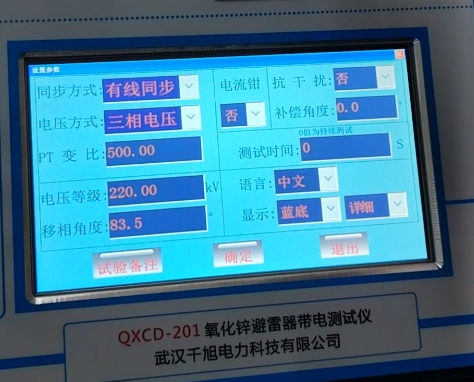

同时将试验变压器的接线完成后，将高压输出接到避雷器上端，接好所有线后回到氧化锌避雷器带电测试仪操作界面， 设置好各项参数，同步方式设置为有线同步（部分场合可能会通过无线同步或者其他的方式进行采集），电压方式选择三相电压，这里设置电压的目的是现场测试完A相避雷器可以直接通过换线再测试其他相的避雷器，PT变比按照试验变压器的仪表端变比设置，演示的试验变压器的是5kVA/50kV,仪表端是100V，则变比是500。
设置好各项参数后，点击确定，直接点击开始测试，仪器则进入待采集状态。这个时候给试验变压器升压，常规10kV避雷器电压10kV代表的是线电压，即相与相之间的电压，试验演示过程中则是考虑的是相电压，常规为10/1.73=5.7kV左右（这里的1.73为根号三），则试验变压器的升压到5.7kV即可，待升到指定电压后，此时查看仪器界面如下图：
查看界面可知，测试的避雷器电压，显示相位角度，常规的避雷器角度大都是在80-90度之间，这里如果显示是负数，则可能是电压采集端接反了。最后仪器测试完A相，可以直接点击界面上方BC相，直接换线测试其他相的数据，同时直接RS232通讯和数据保存和打印功能。
