油浸式试验变压器的接线升压操作详解

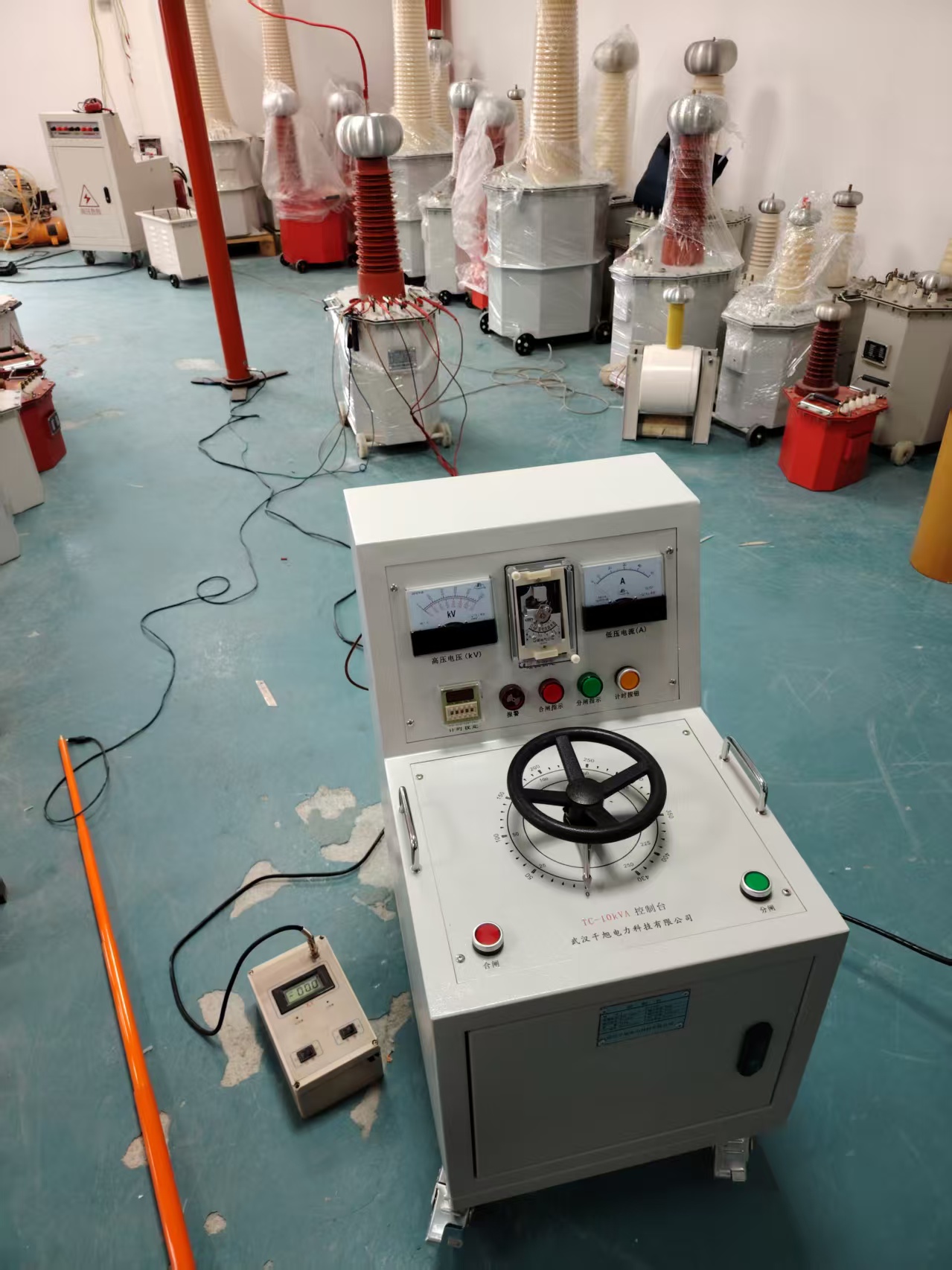

油浸式试验变压器又称工频交流耐压测试仪是用来对各类电力系统一次设备进行工频交流耐压的专用仪器，常见的有变压器、开关、互感器母线绝缘子等，在电力预防性试验中的应用是相当的广泛的，下面来具体介绍下YDJ-10kVA/100kV的工频耐压装置的接线操作介绍，首先准备一套试验变压器如下图：

常规5kVA控制部分为箱式，10kVA及以上则为台式，左边为升压部分，内部为两组绕线实则是个小型的变压器，右边为控制部分，内部为一个调压器和各种保护继电器，试验过程中两者要保持安全距离。

仪器接线很简单，主要分仪表和输出（试验变则是输入），仪表是用来采集电压以到控制台部分显示电压的，常规最大电压为100V，输入则是控制部分通过调节调压器给试验变压器升压，常规为200V左右，然后试验变压器通过输入电压经过线圈感应升压到一个高电压，接到被试品达到一个耐压效果。

控制部分后面接线为一组输出端子，一组仪表端子，一个电源端和接地端，试验变压器则是一组仪表端子和一组输入端子（对应控制台输出端）和高压尾和接地端，常规高压尾接地，仪表端一端接地。接线原理图如下：

具体接线则控制台输出端接试验变压器输入端，仪表端接仪表端，高压尾和控制部分接地端接地。

接好所有线后，准备升压操作，首先打开控制台电源，点击合闸按钮，此时旋钮归零位，缓慢向右旋转升压到指定电压，当达到指定电压后点击计时后仪器自动计时，当超过时间后仪器会报警提示的，升压结束后旋钮归零，点击分闸，然后关闭电源放电即可。
