变压器容量测试的方法和步骤是什么？

变压器容量通常指其额定容量，即在规定条件下能够持续输出的功率。测试容量主要是为了确认变压器是否达到设计要求，确保其在运行中的安全性和效率。比如，在变压器安装前，测试可以验证其是否符合规格，避免因容量不足导致过载。而在运行中的测试，可能用于评估变压器老化或故障后的性能变化。此外，容量测试还能帮助发现制造缺陷或运输中可能造成的损伤。通过测试验证变压器实际容量是否与铭牌标注一致，避免因制造误差或运输损伤导致容量虚标。

例如：一台标称1000kVA的变压器，实测容量若仅为800kVA，可能导致长期过载运行。确保变压器容量与负载需求匹配，防止容量不足（过载风险）或过剩（能效浪费）。

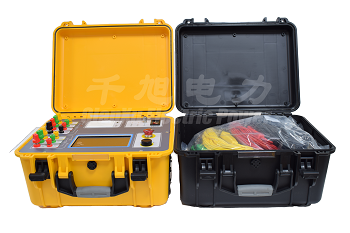

下面以一台10kV的变压器进行其容量测试演示，测试设备是变压器容量测试仪QXRS-H具体接线示意图：

按示意图所示，将变压器低压侧abc用专用短接线短接，然后将仪器电压电流线采用接到变压器高压侧ABC，具体如下：

接好测试线后，点击进入变压器容量测试界面，按照变压器铭牌设置好参数后，直接点击开始测试。

测试结果如下：

根据上图所示可以测试变压器的阻抗电压和额定损耗及能效等级，测试结果比较全面。
