变压器变比组别和互感器变比极性测试操作详解

1.变压器变比组别测试

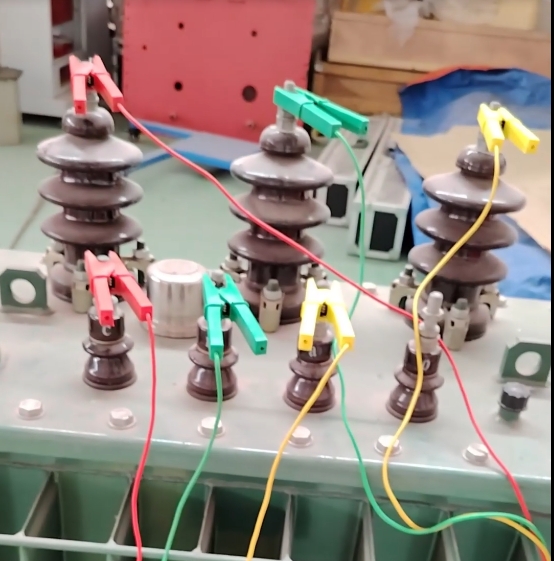

变压器电比组别测试仪测试变压器接线高压测黄、绿红对应接ABC三相，低压测同理接abc三相，如图所示：

接好测试线后观察变压器铭牌，记录变压器的标准变比、分接比、变压器所处的档位、以及联结组别。

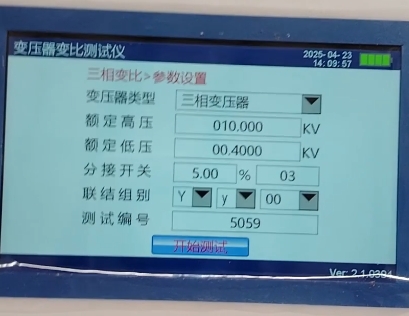

点击三相测试，按照参数输入好后点击开始测试

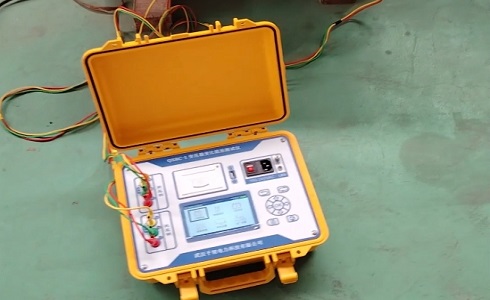

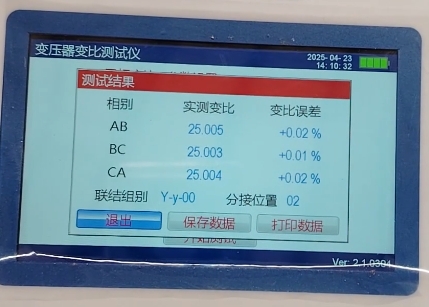

耐心等待15秒后出值，该款便比测试仪测试线总长8米，可内置锂电池。可以支持CTPT变比极性、Z型变压器等测试，具备高低压反接提醒输出、短路保护功能，测试出值后可以支持保存、查看及打印。

2.电压互感器变比极性测试

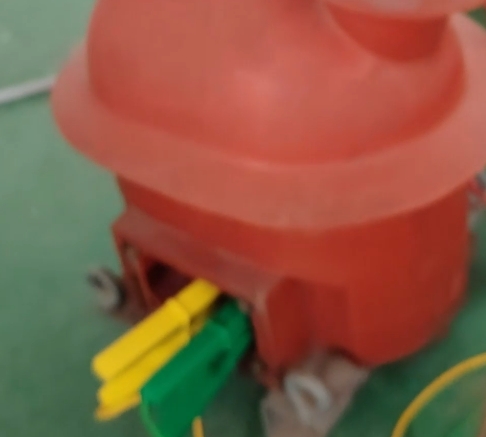

测试电压互感器时，点击单相测试选择电压互感器，测试接线按黄绿端子分别接到PT的一次和二次测。

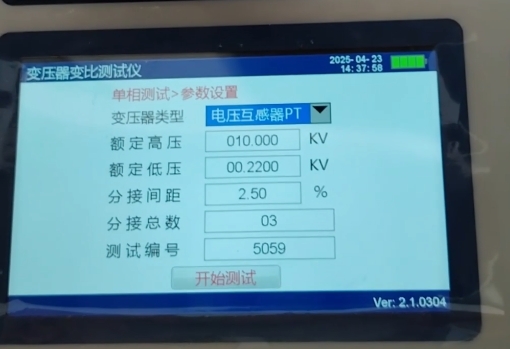

接好测试线后回到参数设置界面输入PT电压比，点击开始测试即可。

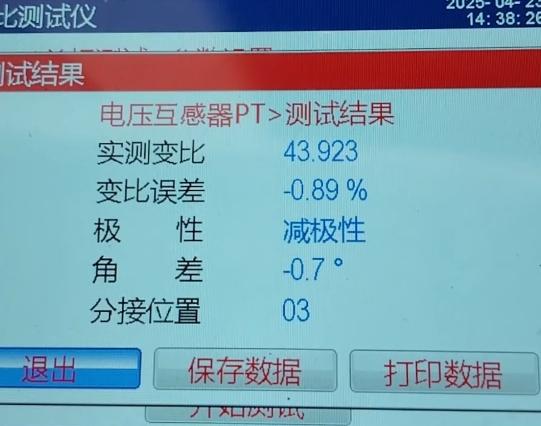

测试结果如下：

3.电流互感器变比极性测试

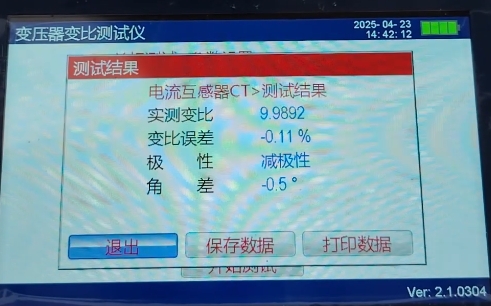

电流互感器则接线反接，变压器变比测试仪高压侧黄绿端子接二次，低压侧黄绿端子接一次，同理输入电流互感器电流比即可，点击开始测试出值。
