氧化锌避雷器带电测试仪现场接线图及原理
氧化锌避雷器是电力系统中不可或缺的一部分，其作用是保护电力系统过高压或遭受雷击起到保护作用
下面是我司QXYB-V氧化锌避雷器带电测试仪的接线图及原理
说明：每次接线之前，要把仪器的地和大地牢固的连接在一起！！！

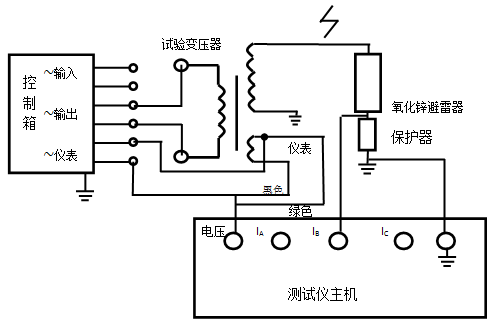

1. 实验室接线图
注意事项：
①电压信号线B相和N接仪表端，电流线IB接避雷器下端，仪器地要接大地端。
②采用本方法测试的时候严禁使用串级变压器，同步方式选择有线同步。
图1
本方法需配可调交流高压电源，电压信号B相和N相输入接到试验变压器的测量仪表端，氧化锌避雷器一端接高压，另一端经一保护器接地，与仪器的地和高压试验变压器地再联接在一起，交流电流信号（IB）输入端接到避雷器的下端。
仪器的地、控制箱的地、试验变压器的地、保护器的地都和大地连接在一起！！！
备注：升压值 ≤10KV/1.5≥35KV/

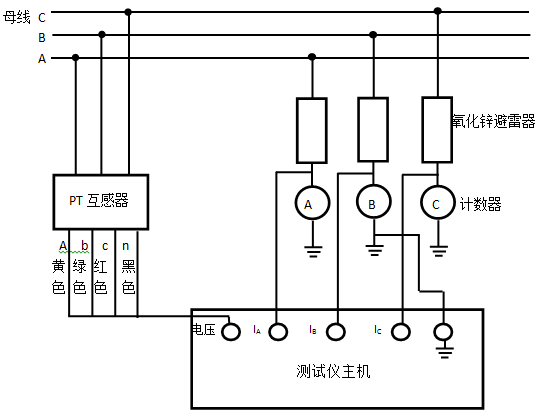

2. 有线同步接线图（带电测试）
图2
在线测量时电压信号输入端接到PT的二次侧a b c n，电流信号输入端接到对应避雷器的下端（计数器上端），仪器的接地端接至计数器的下端并与地相联。

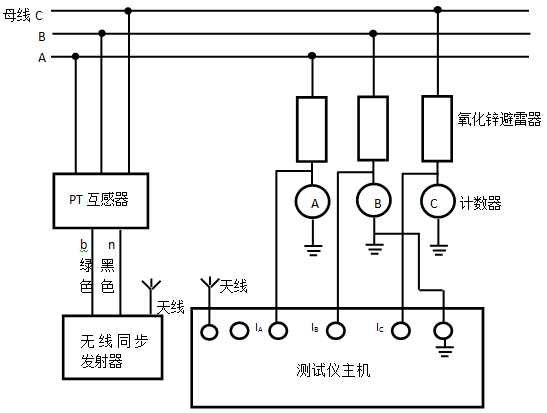

3. 无线同步接线图（带电测试）
图3
在线测量时用仪器配备的无线发射盒，电压信号输入端接到PT的二次侧 b n，电流信号输入端接到对应避雷器的下端（计数器上端），仪器的接地端接至计数器的下端并与地相联。

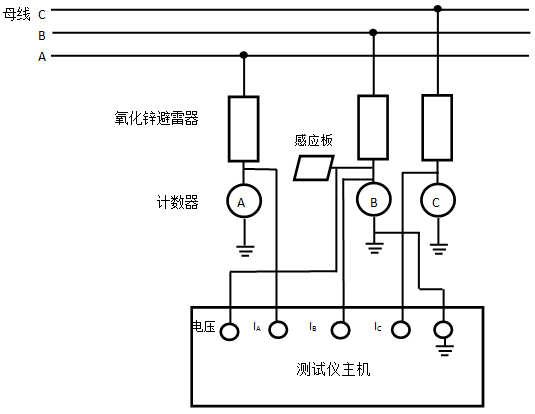

4. 感应板同步接线图（带电测试）
图4
在线测量时用仪器配备的感应板垂直安装在避雷器B相的下端（感应板尾端有磁铁），另一端到仪器的电压信号输入端，电流信号输入端接到对应避雷器的下端（计数器上端），仪器的接地端接至计数器的下端并与地相联。

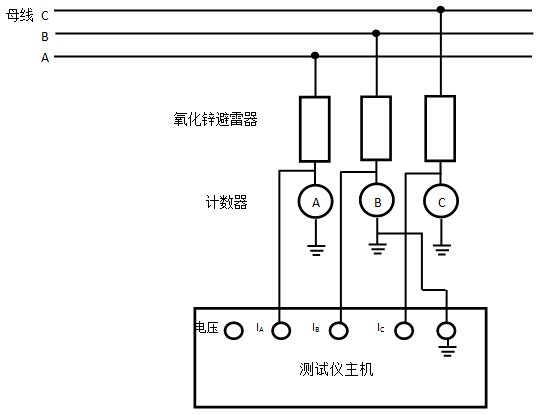

5. 无电压接线图（带电测试）
图6
在线测量时用仪器配备的电流信号输入端接到对应避雷器的下端（计数器上端），仪器的接地端接至计数器的下端并与地相联。
根据现场的要求，参照上述接线方式正确联线
