不同场景下接地电阻达到多少合适?
作者:千旭电力
更新时间:2025-05-06
点击数:
变电站接地电阻的合适值需结合系统类型、运行要求及标准规范综合确定,不同场景下要求差异较大,具体如下:
一、通用标准与基本要求
常规要求一般地区:
接地电阻应≤4Ω(多数标准规定),确保设备正常运行和人身安全。
高土壤电阻率地区:若技术经济条件受限,可放宽至≤10Ω,但需采取降阻措施(如增加接地极、使用降阻剂等)。
季节性调整:在土壤电阻率随季节变化较大的地区(如冻土区),接地电阻需满足最不利条件下的要求(如夏季≤1.5Ω)。
不同接地系统的具体要求交流工作接地:电阻≤4Ω,保障系统稳定运行。
安全工作接地:电阻≤4Ω,防止触电事故。
防雷保护接地:电阻≤10Ω,快速泄放雷电流。
屏蔽系统接地:电阻≤1Ω,减少电磁干扰。
直流系统接地:按系统要求确定,通常≤1Ω。
二、关键影响因素
土壤电阻率:低电阻率土壤(如潮湿黏土):易实现低接地电阻,高电阻率土壤(如岩石、砂土):需通过延长接地极、深埋、换土或使用降阻剂降低电阻。
系统短路电流:短路电流越大,对接地电阻要求越严格(如大电流系统需≤0.5Ω)。
环境条件:冻土区需考虑土壤季节性变化,确保全年电阻达标,腐蚀性土壤需采用防腐材料(如铜包钢、镀锌钢)延长接地极寿命。
标准依据:参考《DL/T 621-1997 交流电气装置的接地》《GB 50169-2016 电气装置安装工程接地装置施工及验收规范》等标准。

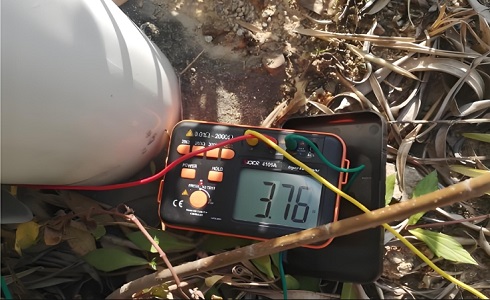

定期检测:使用接地电阻测试仪(如钳形表、三极法)每年检测一次,确保电阻符合要求;检测时间:宜在土壤干燥季节(如冬季)进行,以验证最不利条件下的电阻值。
三、优化建议
降阻措施:增加接地极数量或长度;使用降阻剂或低电阻率材料;采用离子接地极或深井接地。
系统设计:合理规划接地网布局,减少接地极间距;对高灵敏度设备(如计算机系统)采用独立接地或等电位连接。
