接地成组电阻测试仪接线操作介绍
作者：千旭电力
更新时间：2025-05-08
点击数：

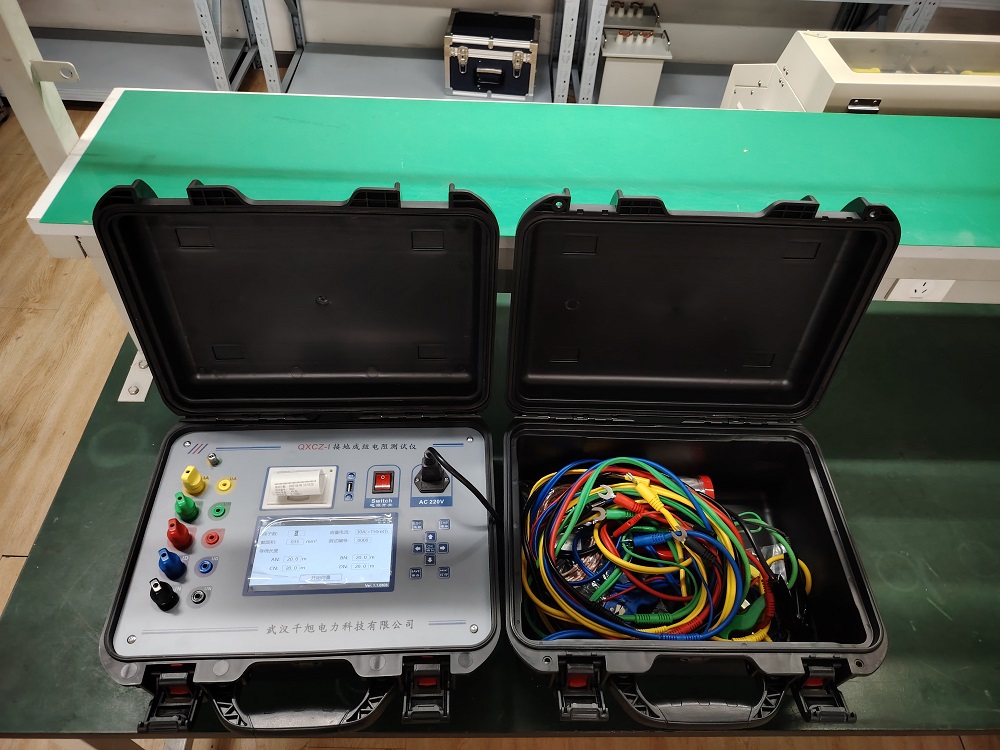

接地成组电阻测试仪主要是单位大量短接线、接地线等各类安全保护线电阻的测量，通过其长度和截面积来判断是否合格，千旭电力QXCZ-I接地成组电阻测试仪可以支持四通道测试，液晶屏显示可以按照规定要求输出30A、50A的大电流，测试过程速度快且方便，下面来针对性的讲解下设备如何操作：

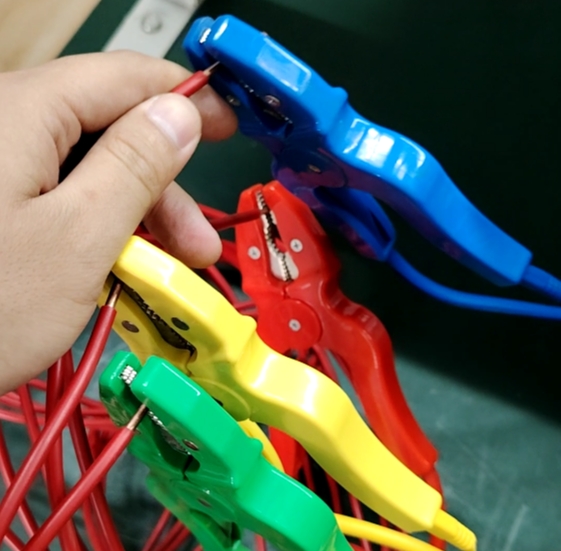

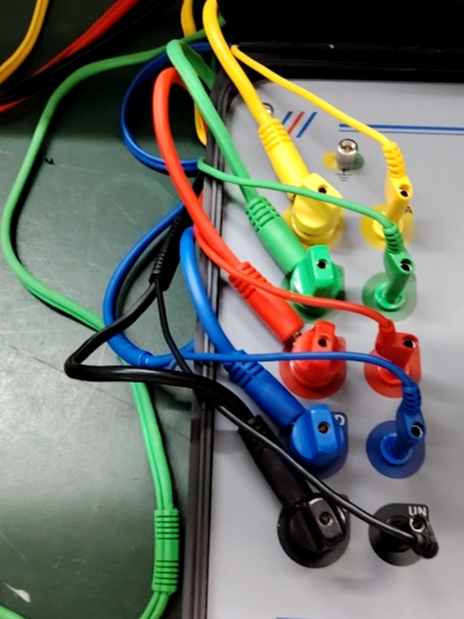

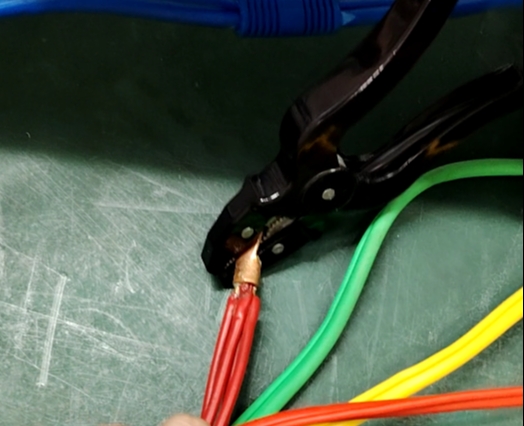

仪器界面有五组电压电流端子构成，分别对应黄绿红蓝黑，即四组测试端和一组公共返回端，测试接线将四组测试线接到每一根接地线的一端，另一端短接接到黑色公共端，构成并联四组回路。

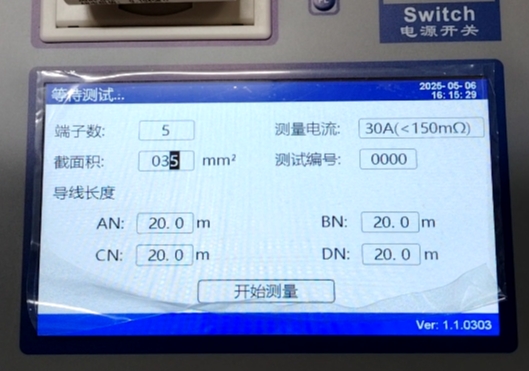

接好对于的测试线后，进入仪器参数设置界面，对应的输入测试线长度和截面积
设置好后点击开始测试耐心等待数秒出值

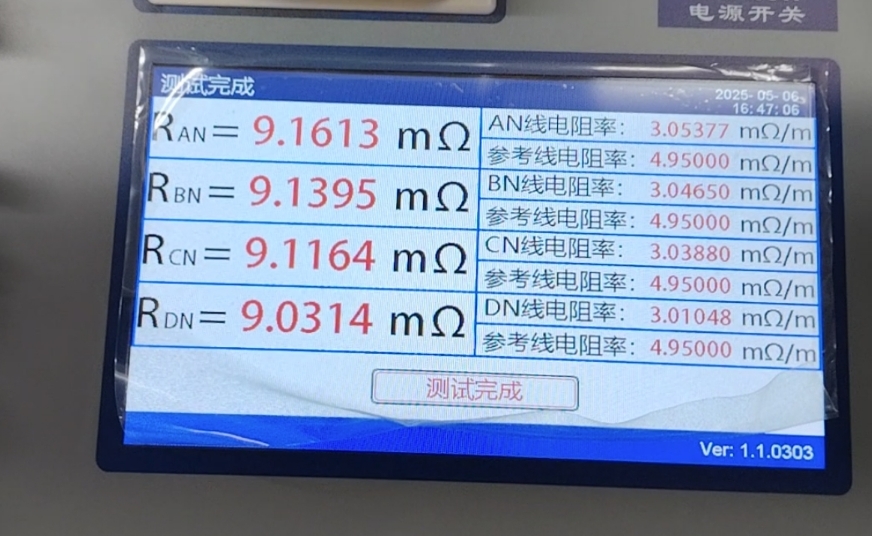

测试结果如上图所示，当测量值低于参考值，说明接地线电阻率合格，如果测量值大于标准值说明接地线不合格。
附：《电力安全工器具预防性试验规程（试行）》中的携带型短路接地线的试验项目、周期和要求
携带型短路接地线的试验项目、周期和要求：
项目 | 周期 | 要求 | 说 明 |
成组直流电阻试 验 | 不超过5 年 | 在各接线之间测量直流电阻，对于 10 mm2、16 mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、的各种截面，平均每米的电阻值应分别小于 1.98 mΩ，1.24 mΩ，0.79m Ω，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ， 0.16mΩ | 同一批次抽测， 不少于 2 条，接线鼻与软导线压接的应做该试验 |
