CTPT互感器伏安特性测试仪接线操作介绍

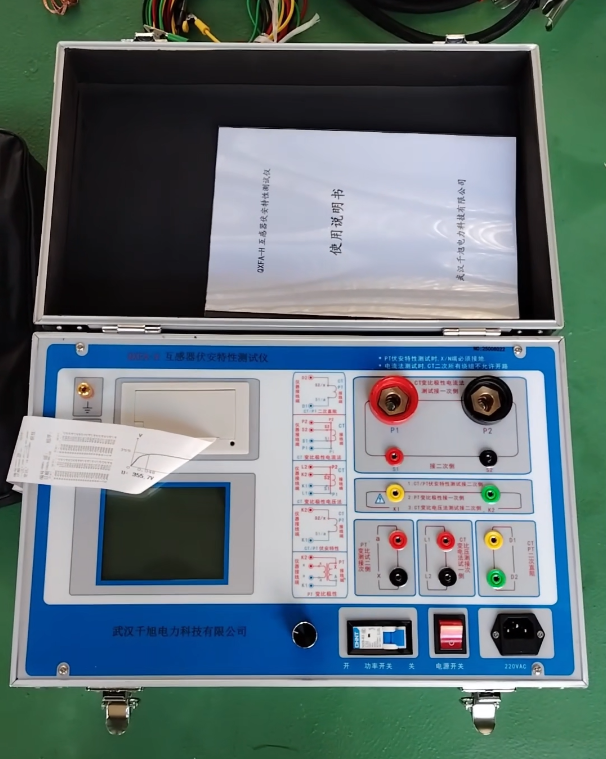

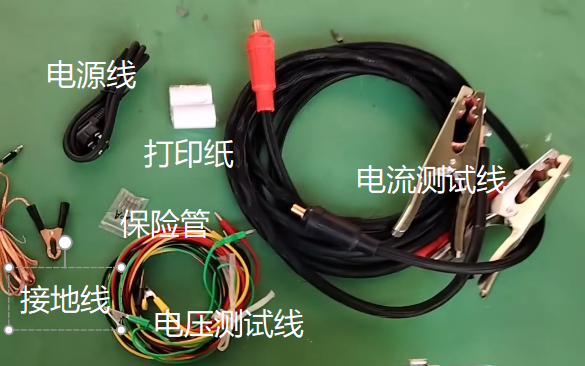

互感器综合测试仪是适用于电流电压CTPT变比极性励磁曲线测试，选配全功能款测试仪可以测试二次直阻、比差角差、ALF曲线等功能，下面以一台全功能QXFA-H互感器伏安特性测试1200V/600A来演示一下互感器测试介绍。
电流互感器CT
1.变比极性电流法
测试CT变比极性电流法，装置从一次侧输出大电流，二次测通过检测来判断实际变比极性。

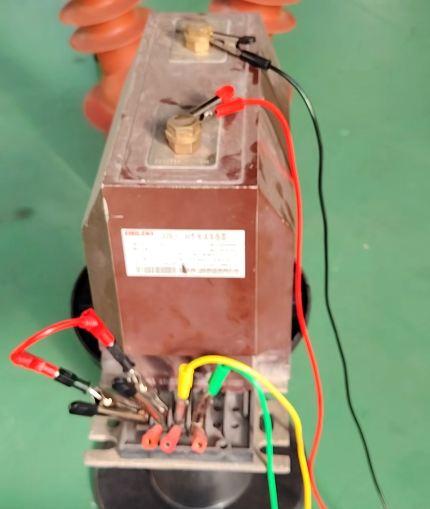

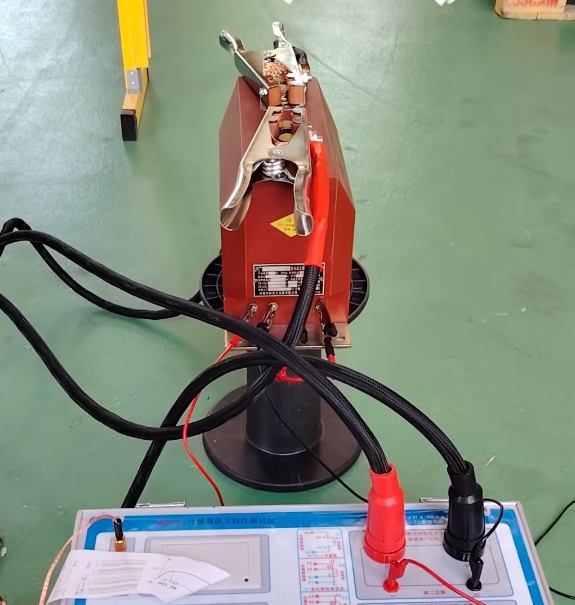

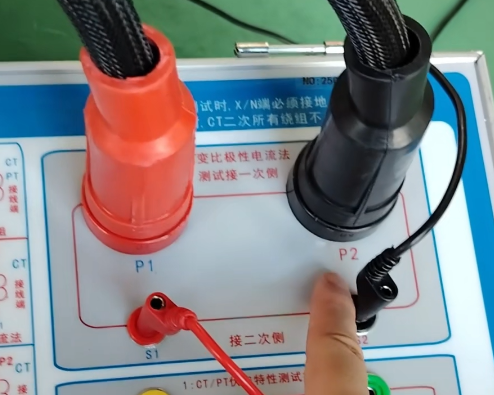

接线图如下，互感器综合测试仪S1S2接CT的S1S1，测试仪P1P1接CT的P1P2。

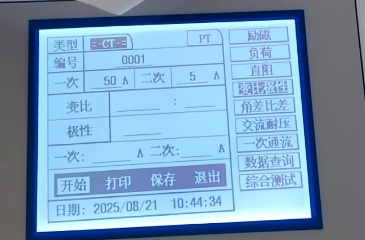

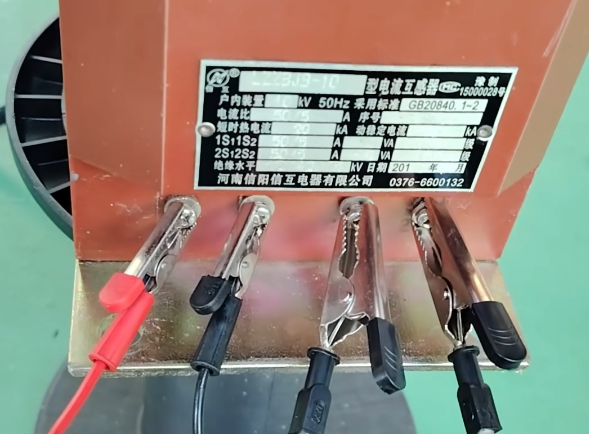

接好测试线后，进入CT变比极性板块。观察互感器铭牌变比，输入标准变比。

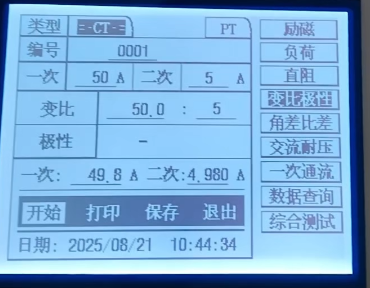

点击开始测试，耐心等待数秒，测试结果如下，可以看到测试结果50:5 极性是 - 极性
变比极性电压法
电压法测试变比极性的原理跟变压器类似，电流比是50比5，电压比则是5/50，所有在一次侧二次侧接线，测得变比反数则是CT电流变比值。
根据接线图，找到K1K2 L1L2分别对应接到一次侧二次侧。测试结果如下：

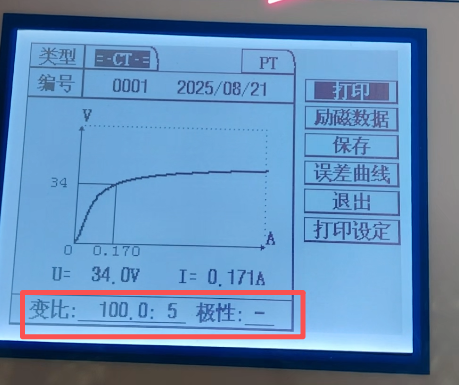

综合测试
综合测试是为了节约时间，同时测试CT电流互感器的变比极性和励磁曲线，大大节省时间。
二次直阻
二次直阻测试是将CT二次直流电阻测试出来，方面计算ALF值。

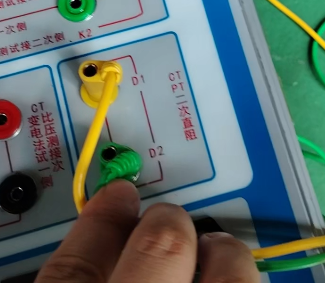

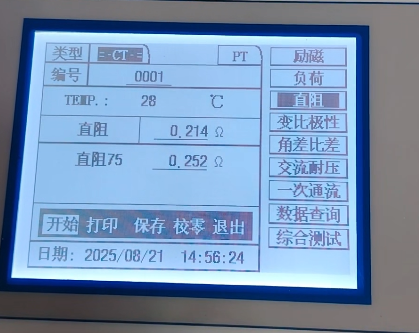

找到D1D2，接到互感器二次测，进入直阻测试板块，即可完成测试。
励磁曲线
励磁曲线找到K1K2，接到电流互感器二次测，一次侧不用接。

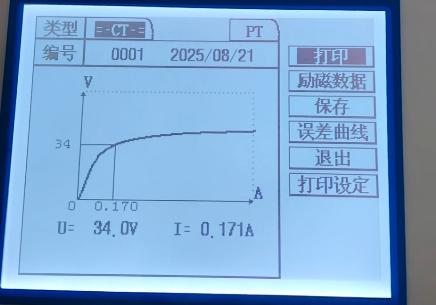

测试结果如下：
5%10%误差曲线，ALF值

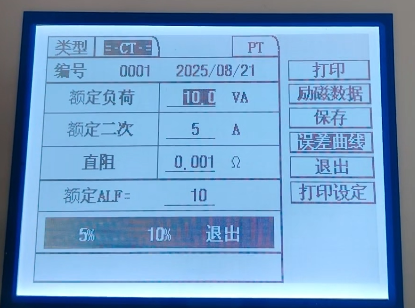

误差曲线和ALF值是在励磁曲线测试后的结果中计算查询得知，点击误差曲线，填好互感器的功率和刚刚测试的二次直阻。

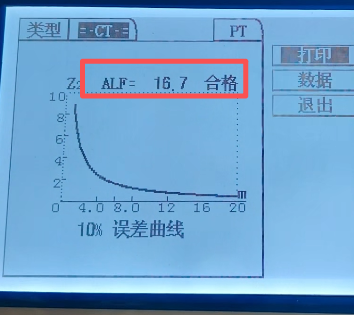

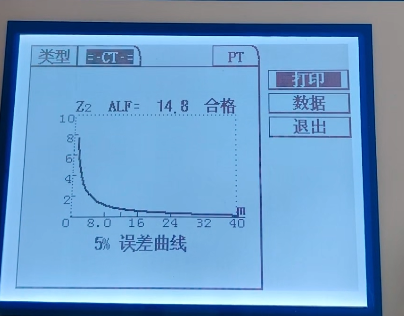

填好后即可查看5%和10%误差曲线，并自动计算ALF值，仪器自动判断是否合格。
比差角差

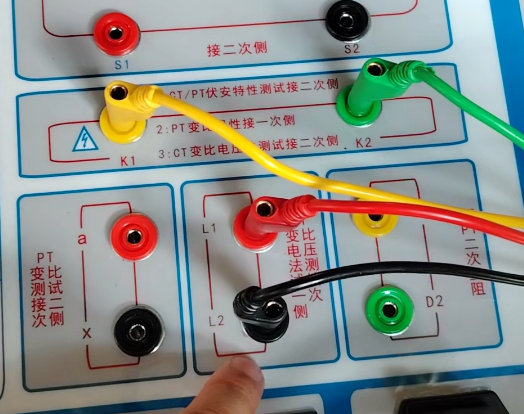

测试CT比差角差接线图如下，L1L2红黑线接一次侧，K1K2黄绿线接二次侧。
电压互感器
变比极性

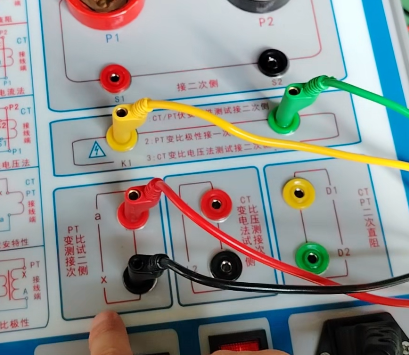

测试电压互感器PT变比接线，按照接线图K1K2接一次侧,ax接二次侧，设置好标准变比后点击开始测试。

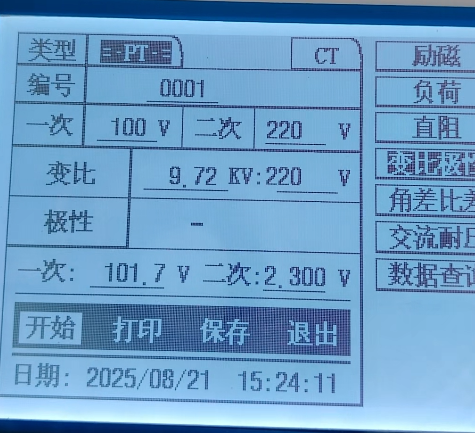

点击开始测试，结果如下：
PT励磁曲线测试
PT励磁曲线跟CT励磁曲线测试一样，将K1K2接到互感器二次，这里注意一次侧X/N端需要接地。

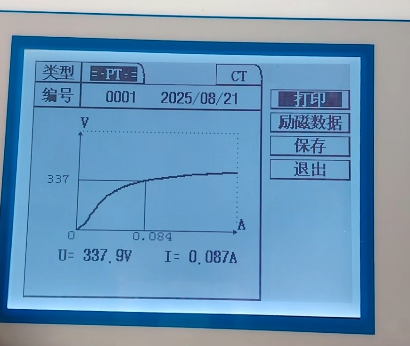

接好测试线后，进入伏安特性，点击开始测试，可以看到测试结果。
电压互感器和电流互感器二次直阻、比差角差等操作是类似的，这里就不做多演示，该设备除了上述功能还可以对互感器进行通流耐压负荷等测试。具体可以联系我司销售15927335914详细讲解。
