接地成组电阻测试仪QXCZ-H接线操作介绍
接地成电阻测试仪是对安全线、接地线进行电阻测试电阻率自动计算的试验设备，常用于检测单位，每年一检。
在接线操作前，需完成附件核对、仪器自检与测试参数确认：

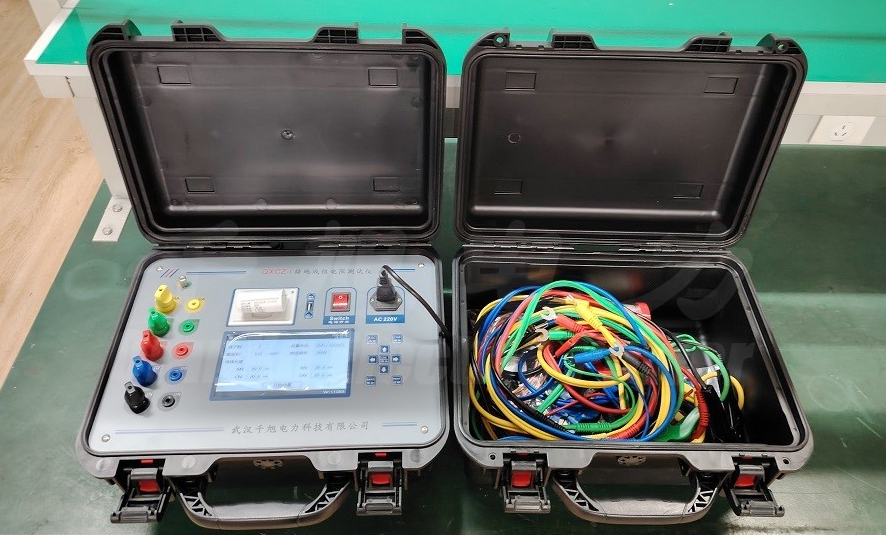

附件清单
仪器标配附件需逐一确认完整性，避免因缺少关键部件导致测试中断，具体清单如下：
测试线：3 米长黄绿红蓝黑五色专用测试线（对应四通道测试与公共端连接）
标准电阻：用于仪器自检，标称阻值为 1.5 毫欧（精度校准核心部件）
辅助配件：电源线（适配仪器供电）、接地线（确保仪器接地安全）、数据线（数据传输）、打印纸（测试结果打印）、保险管（设备过载保护备用）
仪器与被试品检查
仪器状态：确认电源开关处于 “OFF” 状态，显示屏无故障代码，测试端子（黄绿红蓝黑）无氧化、无松动；若为首次使用或长期未用，需先接通电源线，检查仪器供电是否正常（显示屏点亮且无报错）。
被试品处理：若测试对象为实际接地线，需用砂纸打磨接头氧化层；若为模拟测试（如视频中铜导线），需确保导线无断裂、绝缘层无破损，两端接头接触良好（避免虚接影响电阻值）。
仪器自检接线（标准电阻校准）
自检是确保仪器测试精度的关键步骤，需通过标准电阻（1.5 毫欧）验证仪器准确性，具体接线步骤如下：
1. 明确自检接线端子

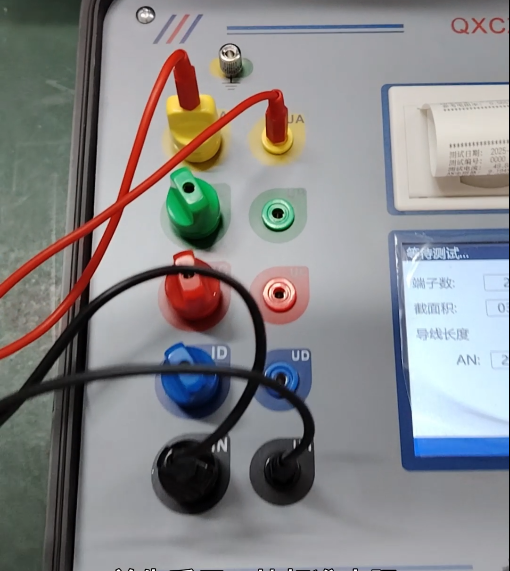

仪器面板自检专用端子为黄、黑两色端子，功能定义如下：
| 端子颜色 | 功能 | 接线对象 |
|---|---|---|
| 黄色端子 | 标准电阻信号输入端 | 标准电阻一端接线夹 |
| 黑色端子 | 公共端（信号返回） | 标准电阻另一端接线夹 |
2. 分步接线操作
取出标配 1.5 毫欧标准电阻，
3. 自检启动与结果判断
接线无误后，接通仪器电源（开关拨至 “ON”），在主界面选择 “自检模式”，点击 “开始测试”：

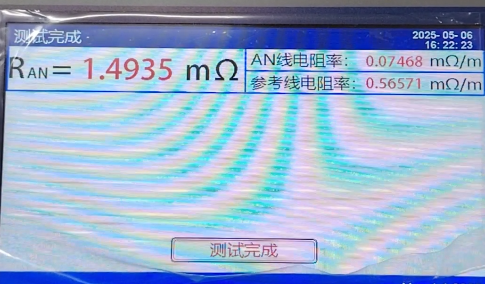

正常情况下，测试结果应接近 1.5 毫欧（如视频中显示 1.4935 毫欧），误差范围需符合仪器精度要求（通常≤±0.5%）。
若结果偏差较大（如＞1.55 毫欧或＜1.45 毫欧），需重新检查接线（是否虚接、测试夹是否接触不良），或更换标准电阻后再次测试。
场景二：模拟接地线测试接线（四通道实操）
以视频中 “单根铜导线模拟接地线” 为例（导线一端 4 个接头、另一端短接），详细说明四通道接线步骤，实际测试真实接地线时可参考此逻辑：
1. 明确测试端子与被试品对应关系
仪器四通道测试端子为黄绿红蓝四色（对应 4 个测试通道） + 黑色公共端，需与被试品（模拟接地线）的接头一一对应：
| 仪器端子颜色 | 对应通道 | 接线对象（模拟接地线） | 功能 |
|---|---|---|---|
| 黄色端子 | 通道 1 | 模拟接地线一端的 “黄色接头” | 采集通道 1 电阻信号 |
| 绿色端子 | 通道 2 | 模拟接地线一端的 “绿色接头” | 采集通道 2 电阻信号 |
| 红色端子 | 通道 3 | 模拟接地线一端的 “红色接头” | 采集通道 3 电阻信号 |
| 蓝色端子 | 通道 4 | 模拟接地线一端的 “蓝色接头” | 采集通道 4 电阻信号 |
| 黑色端子 | 公共端 | 模拟接地线另一端的 “短接点” | 信号回路公共端，确保电流流通 |
2. 分步接线操作
被试品预处理：将模拟接地线（铜导线）一端的 4 个独立接头（黄绿红蓝）整理平直，另一端的短接点（所有导线拧合处）用砂纸打磨，去除氧化层。

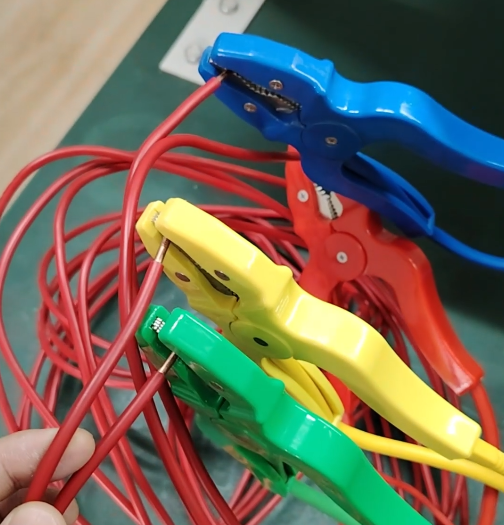

通道线连接（黄绿红蓝）：
黄色测试线：一端插仪器 “黄色端子”，另一端夹被试品 “黄色接头”（夹头需完全包裹接头金属部分，避免接触绝缘层）。
绿色测试线：一端插仪器 “绿色端子”，另一端夹被试品 “绿色接头”，操作同黄色线，确保无虚接。
红色、蓝色测试线：分别对应连接仪器 “红色端子 - 被试品红色接头”“蓝色端子 - 被试品蓝色接头”，接线顺序可按通道编号对应，避免混淆。
公共端连接（黑色）：取黑色测试线，一端插仪器 “黑色端子”，另一端用测试夹夹紧被试品的 “短接点”（需覆盖所有拧合的导线金属部分，确保四路通道的电流均能通过公共端形成回路）。
接线检查：
视觉检查：所有测试线与端子、被试品的连接无松动，黄绿红蓝四色线无交叉缠绕，黑色公共端夹头无偏移。
物理检查：轻拉每根测试线，确认端子端与被试品端均无脱落；用手晃动被试品，测试夹无位移。
3. 参数设置与测试启动
接线完成后，在仪器界面进行如下操作：

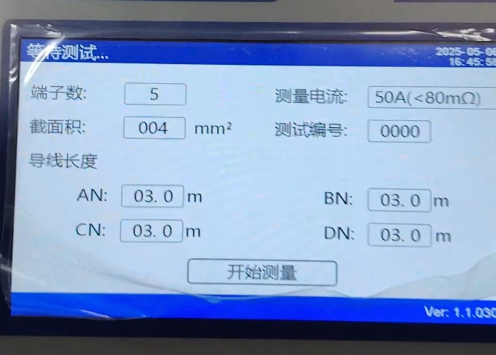

进入 “参数设置” 界面，输入被试品的实际长度（如模拟导线长 3 米）、导体截面积（如 25mm²），选择测试电流（如 30A，符合规程最低要求）。
返回主界面，点击 “开始测试”，仪器将自动输出恒流电流，采集四路通道的电阻信号，并根据输入的长度、截面积计算电阻率。

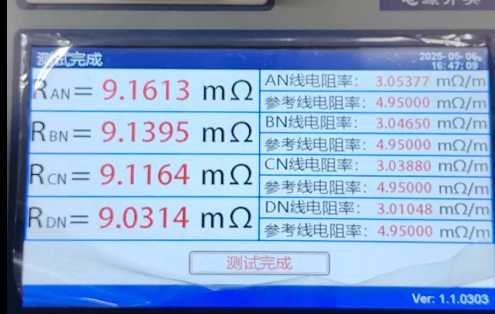

测试完成后，仪器显示屏会显示每路通道的电阻值、电阻率，可通过 “保存” 按钮存储数据，或用打印纸打印测试报告（需确保数据线连接正常、打印纸安装到位）。
接线关键注意事项
安全防护：测试过程中仪器会输出 30A/50A 大电流，严禁触摸测试端子与被试品接头（避免触电）；测试前需确保仪器自身接地线已可靠连接（接入现场接地网），防止设备漏电。
接触可靠性：所有接线部位（端子、测试夹、被试品接头）的氧化层必须用砂纸打磨干净，否则会增加接触电阻，导致测试结果偏大（如视频中强调标准电阻引脚无氧化，正是为避免此问题）。
线缆规范：必须使用仪器标配的 3 米测试线（线径、材质符合大电流传输要求），禁止用普通导线替代（普通导线电阻大，会引入测试误差）；测试线绝缘层若有破损，需用绝缘胶带包裹后再使用，防止短路。
通道区分：四通道测试时，黄绿红蓝测试线需与被试品接头一一对应，若接线错位（如黄色线接绿色接头），会导致通道数据混淆，需重新接线后再次测试。
