高压开关动特性测试仪接线操作介绍

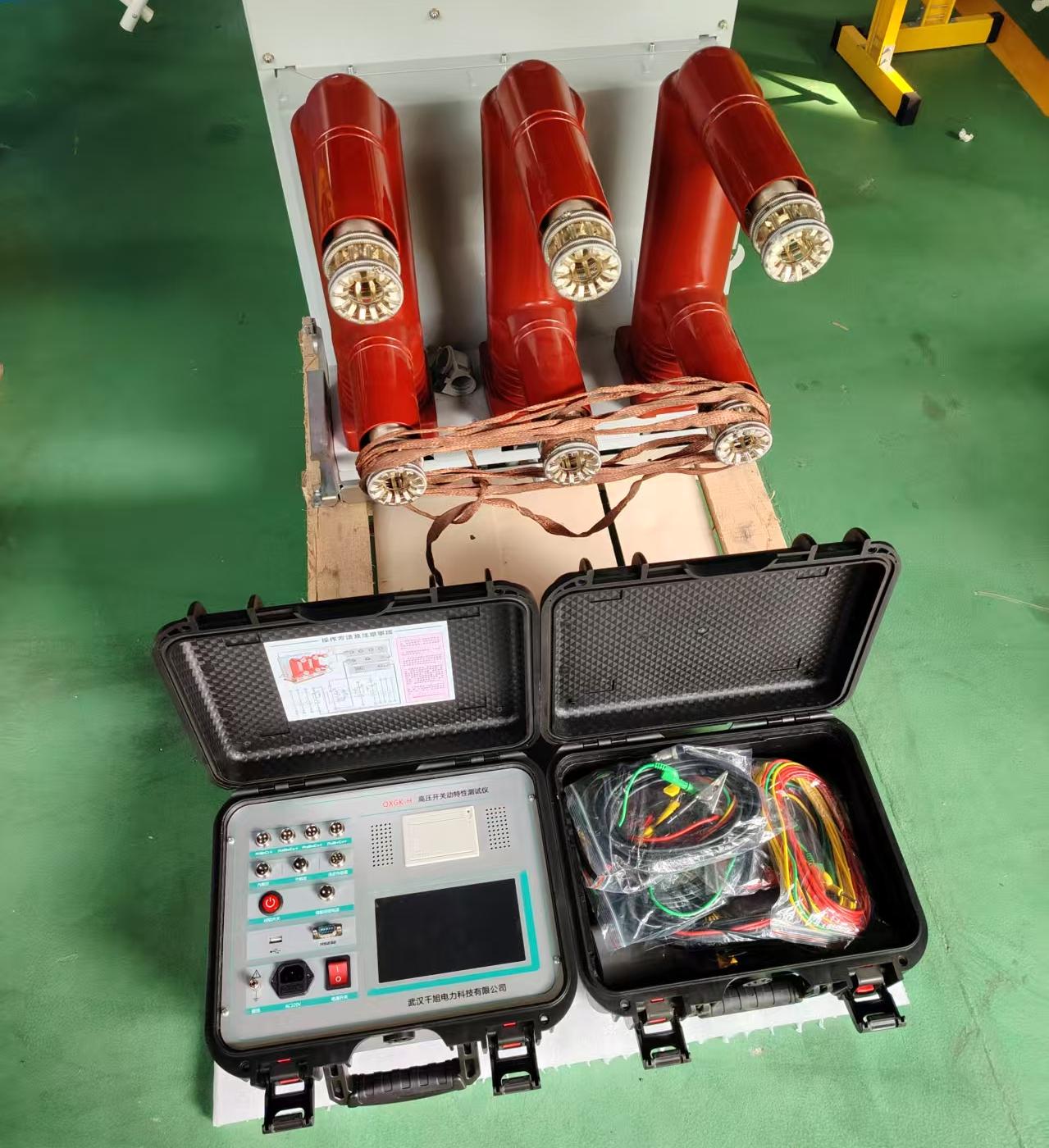

高压开关动特性测试仪接线操作介绍，以一台VS1真空断路器进行操作讲解。

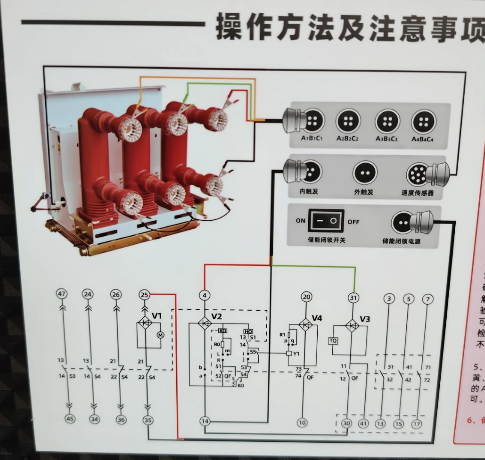

首先查看接线图，如下：

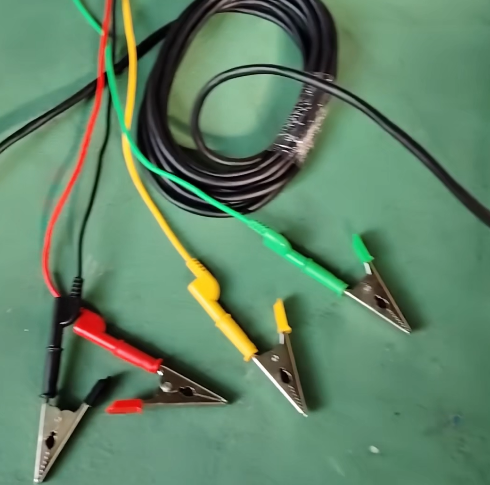

可以看到将测试仪的ABC断口线黄绿红接到断路器的上触头，下触头三相短接接黑线，内触发分红绿黑三根，红接4、绿接31、14和30短接接黑线，储能分红黑接线接到25、35，其次就是速度传感器，这个后面详细讲解。

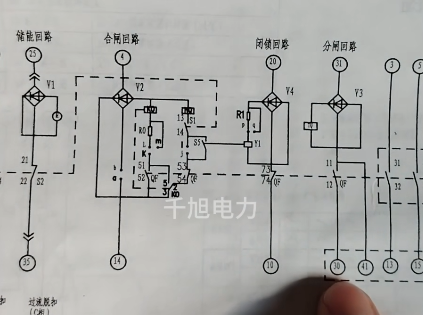

查看断路器图纸，可以看到分闸回路、合闸回路、储能回路，如下：

根据上面的接线和图纸可以分析，测试仪的分闸信号线接到分闸回路，合闸信号线接到合闸回路，储能接储能回路，方便测试仪对断路器进行分合闸储能操作。

三相断口接头

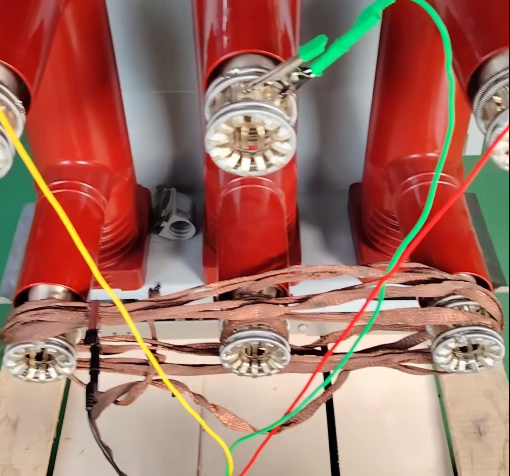

端口线黄绿红接到断路器上触头，下触头短接接黑线。

断路器触头接线

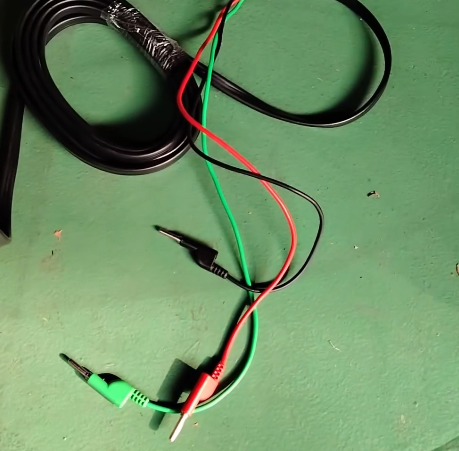

内触发接到航插红4、14、30、绿31,14和30短接接黑线。

内触发信号线

储能接线到25、35储能回路。

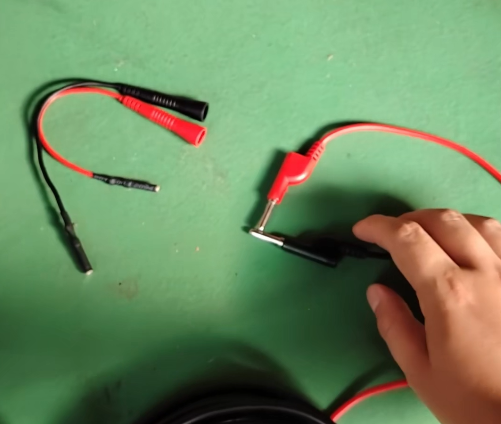

储能接线

分别接到断路器航插，如下图，分别对应

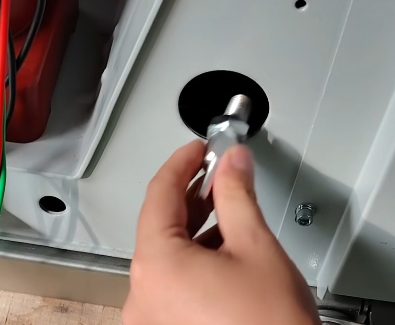

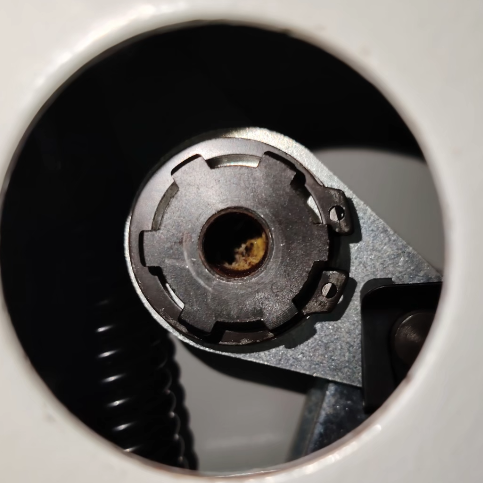

最后是传感器接线，首先观察断路器传感器内部，看看适用什么转接头，如下图：

使用专用的转接头

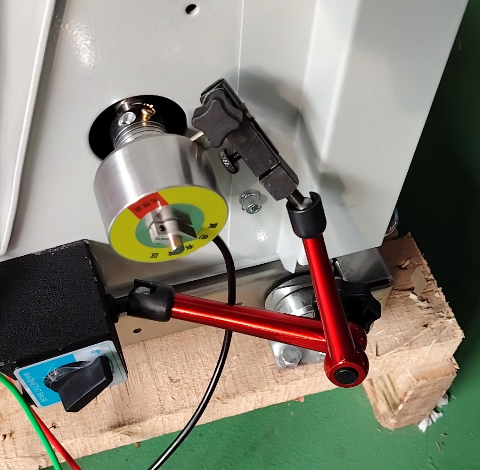

最后接好传感器，并用磁吸固定，传感器指针保证在黄色有效区内。

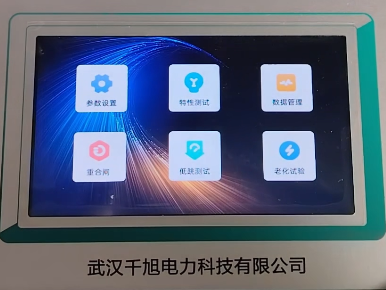

所有测试线接好，检查无误后仪器开机，进入参数设置，按照实际使用设置参数，如下：

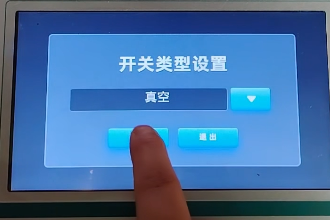

设置真空断路器

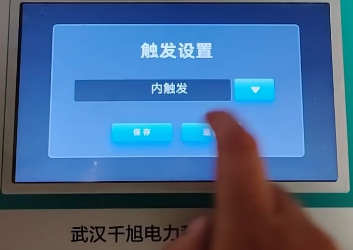

设置内触发

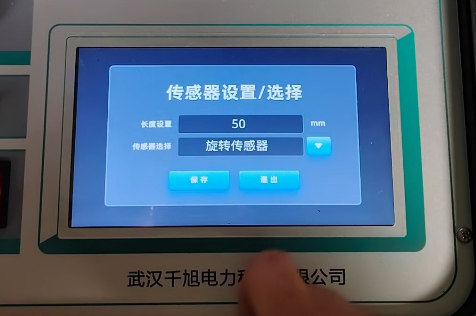

传感器设置旋转传感器

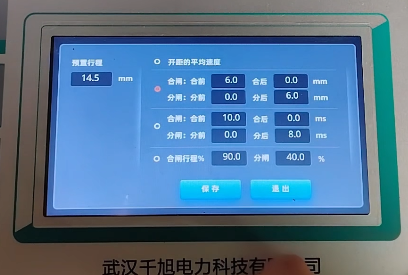

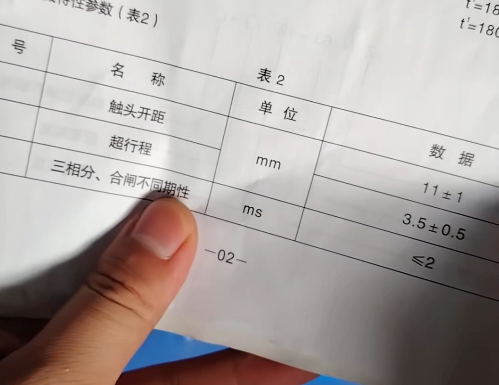

行程设置需要查看图纸，开距+超行程即为行程，此次试验的是11mm开距，超行程3.5mm，设置14.5mm行程，平均速度默认合前分后6mm。

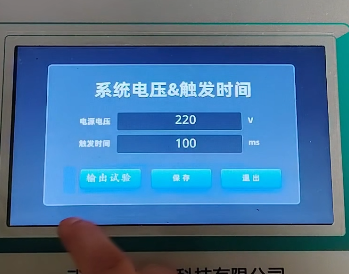

断口设置A1主断口，触发电压设置按照断路器规格，此次设置的220V电压。

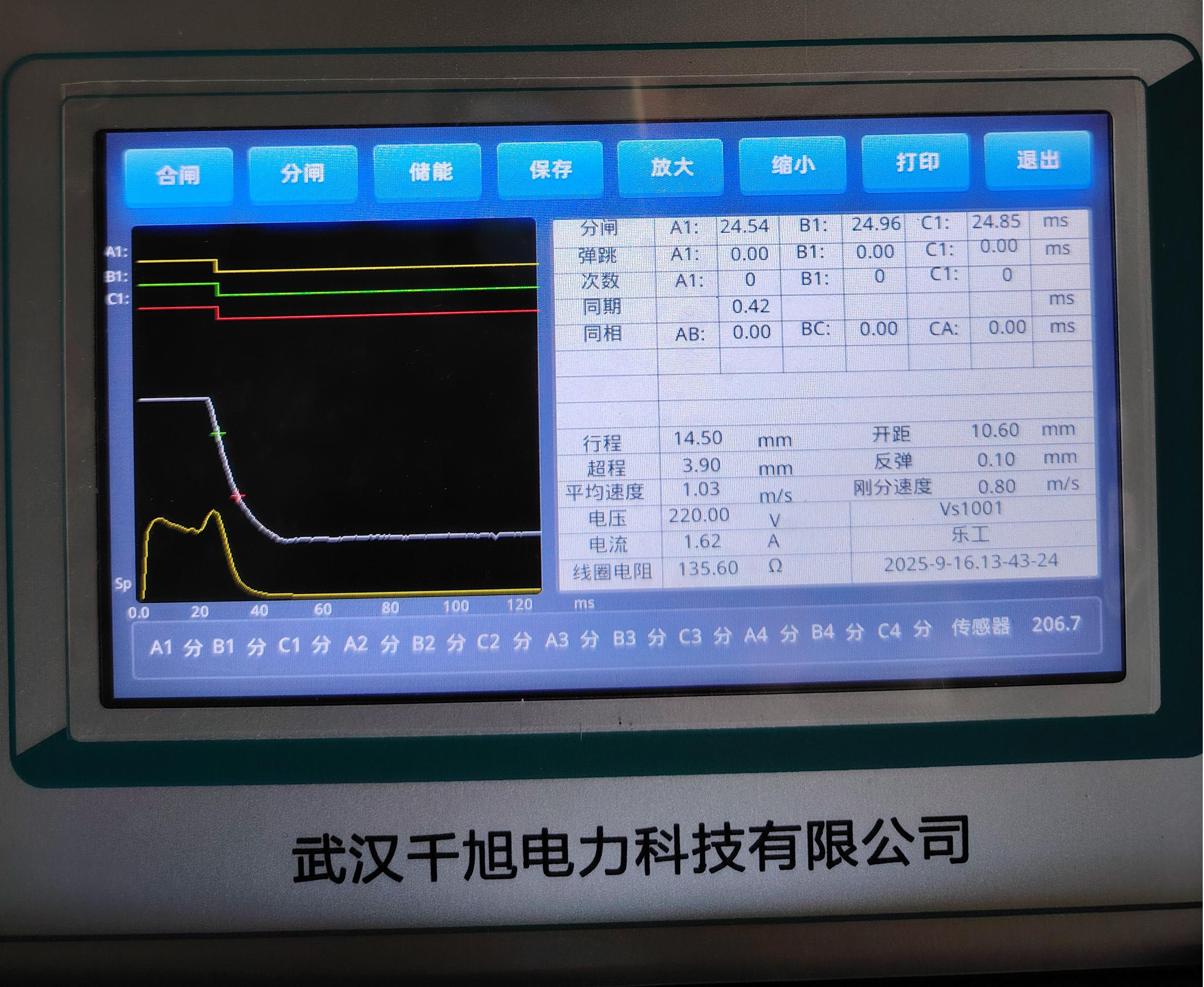

参数设置完成后，点击特性测试，进入分合闸测试界面，这里可以对断路器进行储能和分合闸操作。

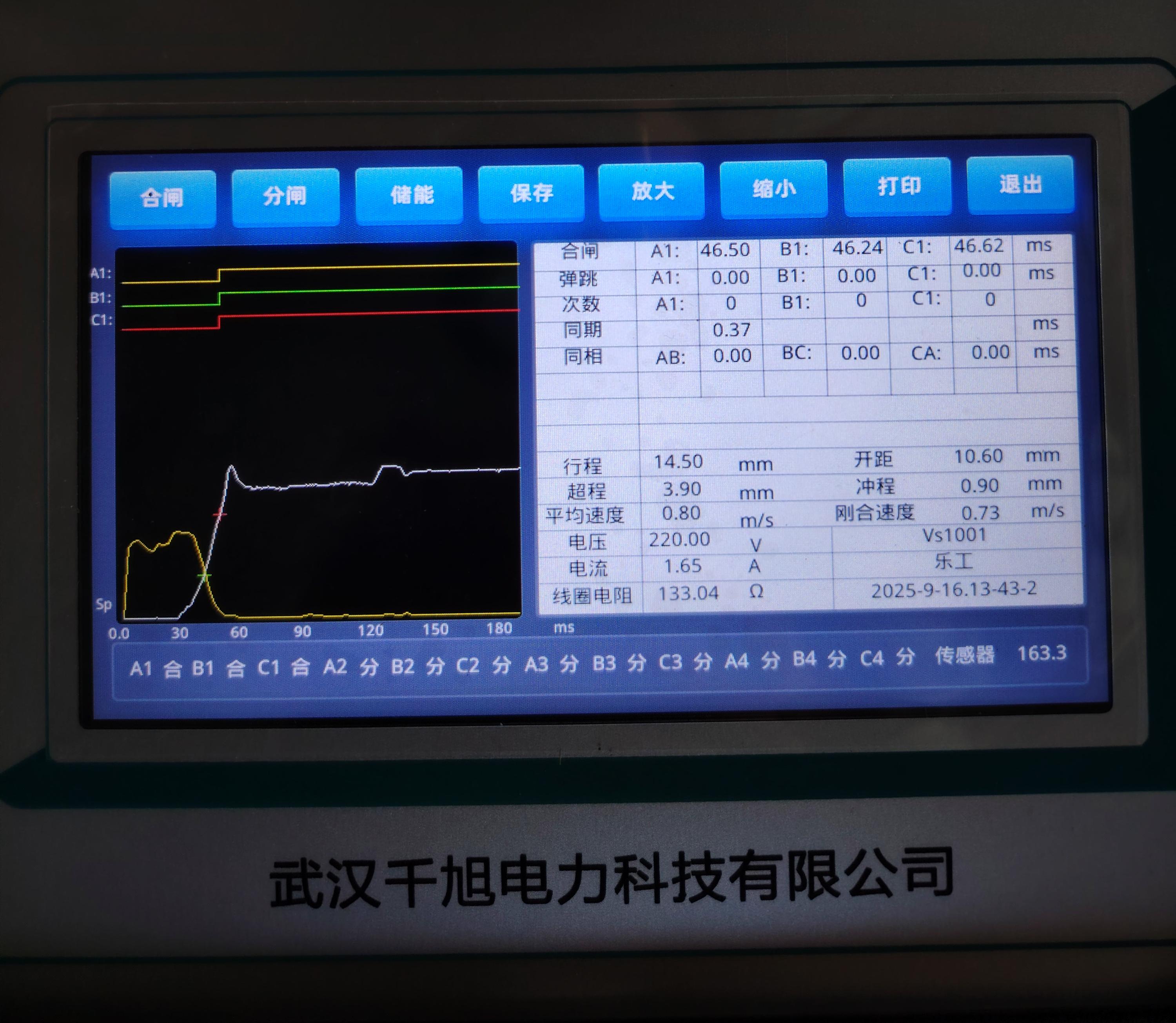

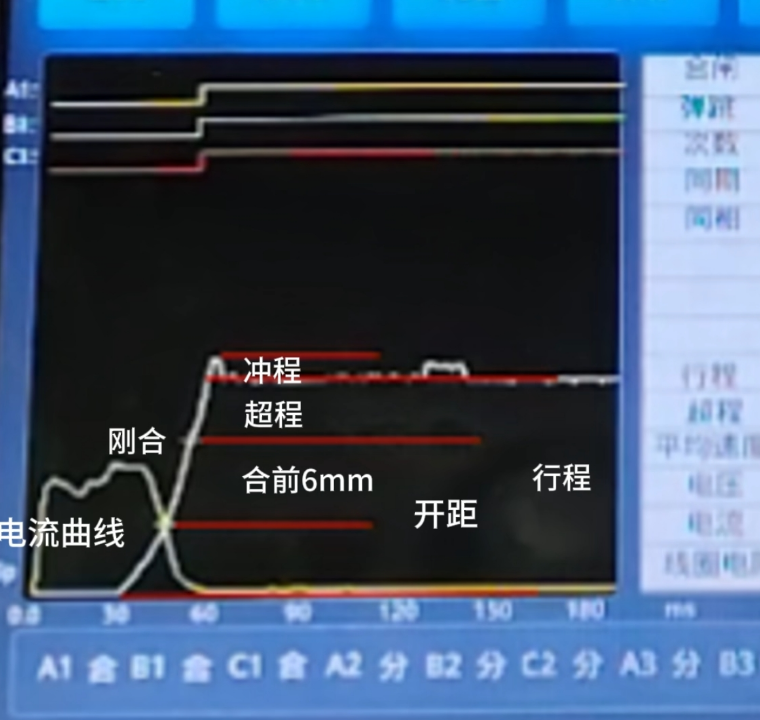

下面是对波形的解析
