异频介质损耗测试仪对变压器介损测试操作介绍

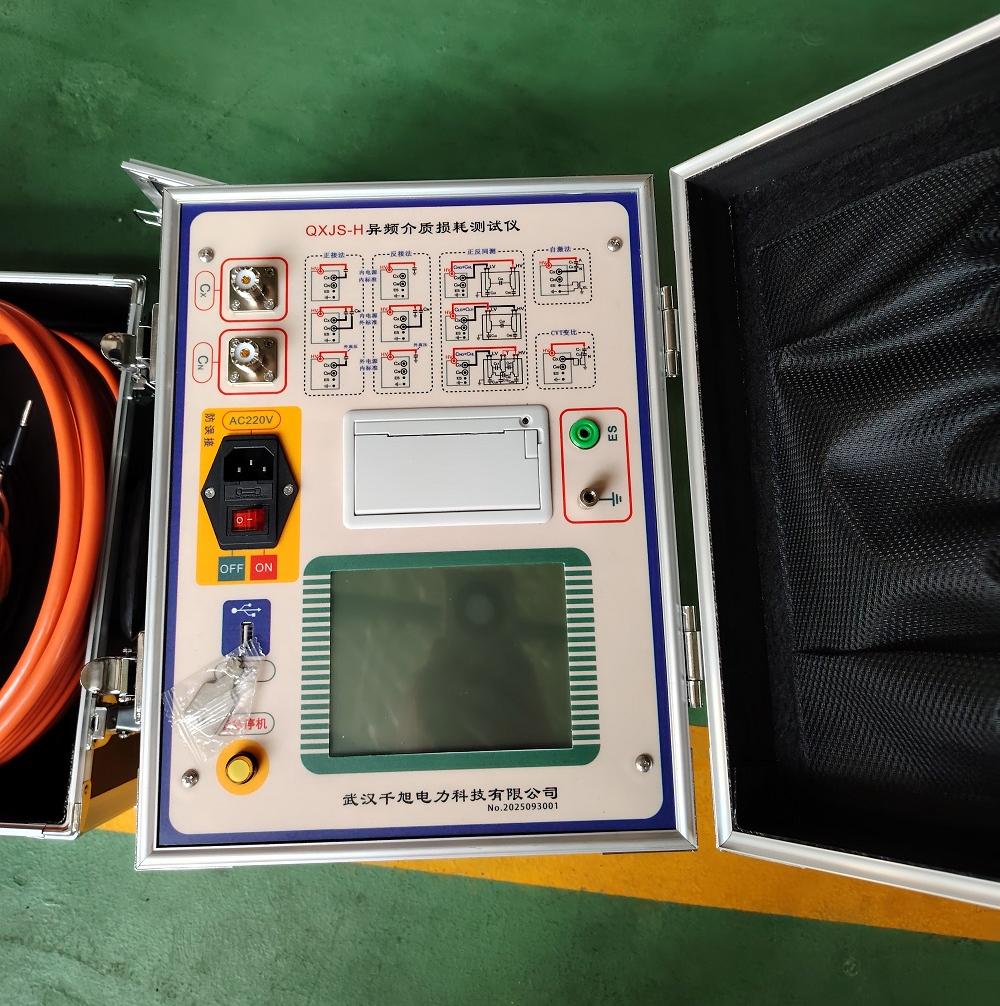

介质损耗测试仪是用来测量高压电气设备的绝缘性能的常用设备，一般适用于100kV系统的交接预防试验，下面用一台介质损耗测试仪对变压器进行介损测试操作介绍。准备一台 异频介质损耗测试仪 10kV变压器 进行操作演示：

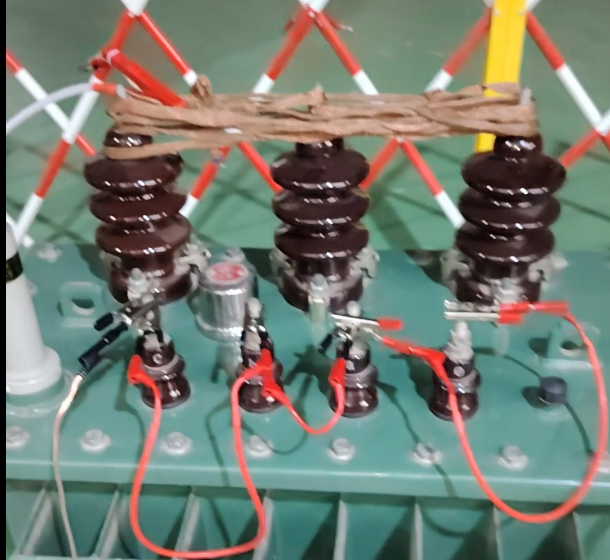

变压器介质损耗测试常用反接法测试，将变压器高压测短接，低压侧和外壳短接接地。

将介质损耗测试仪的高压输出接到变压器高压侧，变压器低压侧和外壳短接接地，介质损耗测试仪仪器接地。

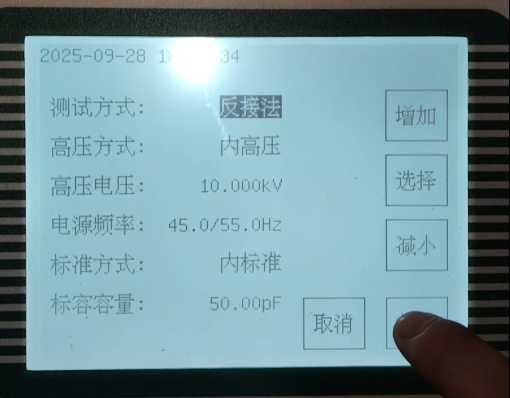

下面进入参数设置，进入参数设置设置使用反接法测试， 测试电压10kV

设置好参数后，点击开始测试，耐心等待数秒可以看到介质损耗值。

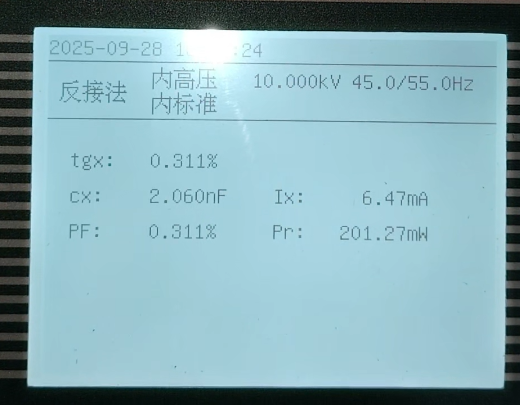

可以看到介质损耗值是-0.311%，对于35kV及以下电压等级的变压器，介质损耗因数一般不超过2%，可以判断介质损耗测试是合格的。
