三相电能质量分析仪操作接线介绍

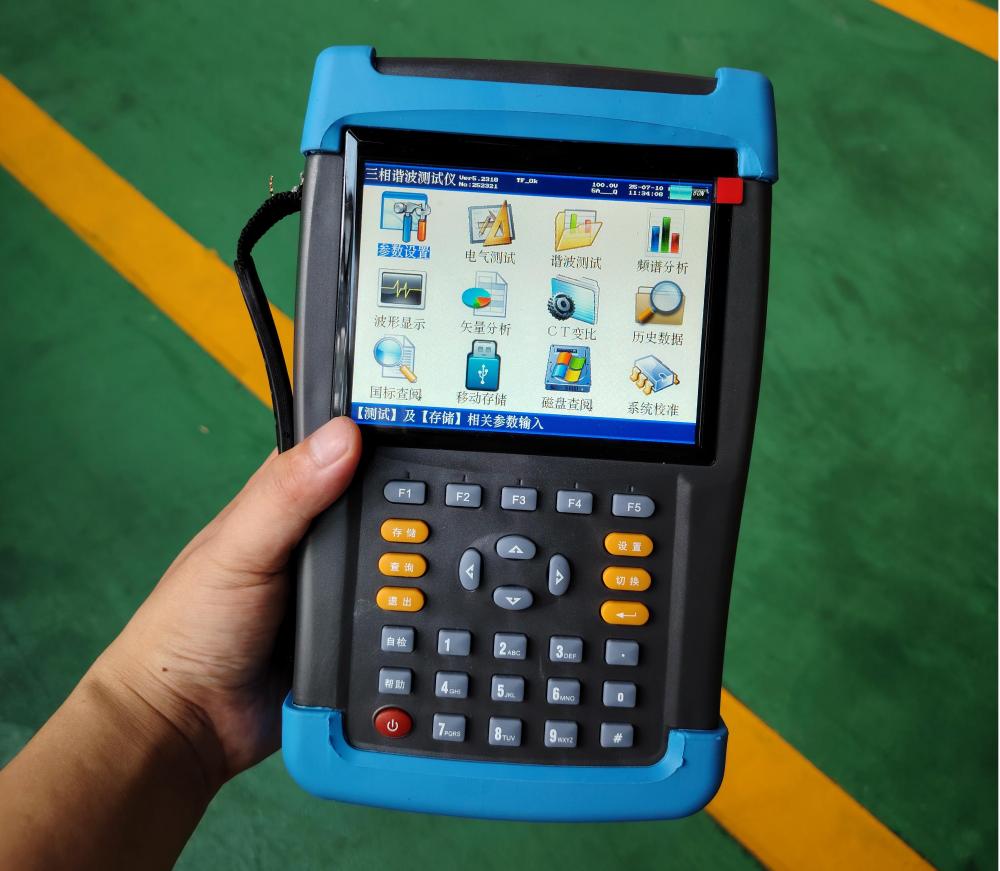

        在工业生产与电力系统运行中，电网的电能质量直接影响设备稳定性、能耗效率及生产安全。三相电能质量分析仪作为检测波形畸变、谐波含量、三相不平衡等问题的核心工具，能精准捕捉电压、电流、功率等关键参量。本文结合实操视频，详细拆解仪器接线、参数设置、测试分析及数据导出全流程，助您高效完成电网质量诊断。武汉千旭电力三相电能质量分析仪SMG7000操作介绍

仪器和附件清单

         在操作前，需先明确三相电能质量分析仪的核心作用与配套附件，确保测试工具齐全、功能匹配检测需求。仪器专为电网质量问题设计，可实现多维度电参量测量与分析，具体包括：

基础电参量：电压（相电压、线电压）、电流（相电流、线电流）、频率、有功功率、无功功率、视在功率、功率因数；
电能质量问题诊断：波形畸变率、各次谐波含量（2-50 次）、三相电压 / 电流不平衡度、电压波动与闪变；
趋势与波形分析：实时数据曲线、电压 / 电流波形捕获、矢量图分析、频谱分析。

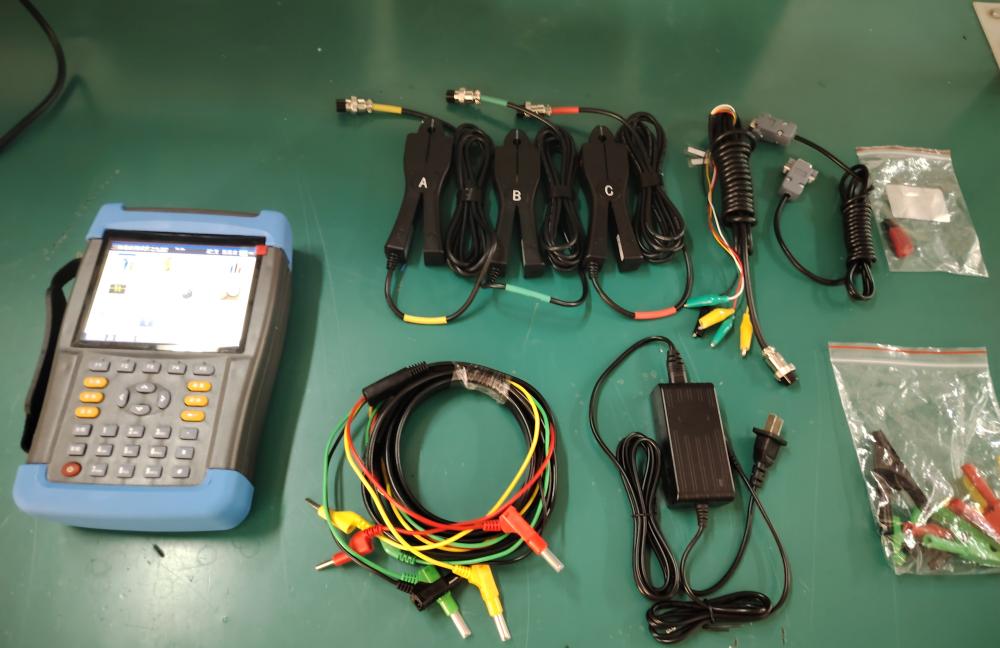

开箱后需核对附件完整性，常规配置如下（可按需定制特殊配件）：

接线准备

本次实操以 “继电保护测试仪” 作为模拟电网信号源（替代实际电网），模拟 5A 电流、100V 电压的测试场景，步骤如下：

设备定位：将三相电能质量分析仪与继电保护测试仪放置在平整工作台，确保两者间距≥30cm，避免电磁干扰；

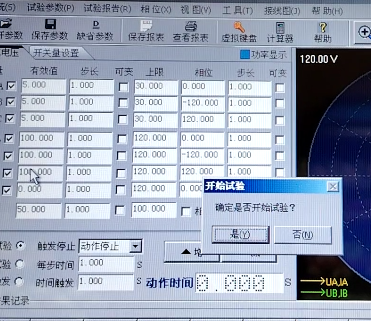

信号源预设：提前在继电保护测试仪上进入 “交流输出” 模式，设置输出参数：电流 5A、电压 100V，相位按 “三相正序”（A 相 0°、B 相 120°、C 相 240°）配置，暂时不启动输出。

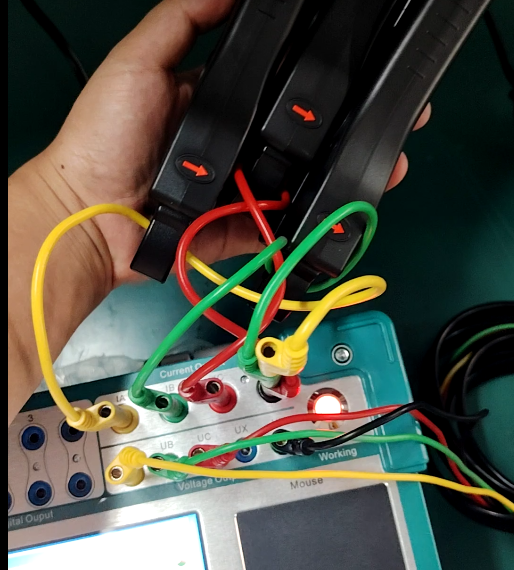

电流钳接线：区分进出方向

1. 取出三相电流钳（通常标注 A、B、C 相），观察钳口标识：有 “↑” 或 “IN” 字样的一侧为电流流入端，“↓” 或 “OUT” 为流出端；

2. 将 A 相电流钳钳住继电保护测试仪的 A 相电流输出线，确保钳口完全闭合（无空隙），且流入端朝向信号源输出方向；
3. 按相同方法，分别将 B 相、C 相电流钳钳住对应相的电流输出线，避免相位接反（若接反，后续相位分析会出现偏差）。

电压采集线接线：正负极对应

1. 取出三相电压采集线，红色线为正极、黑色线为负极，按 “A、B、C 相 + 零线” 的顺序接线；

2. 将 A 相电压线的红色测试夹夹在继电保护测试仪的 A 相电压输出端，黑色夹夹在零线（N）端；
3. 依次完成 B 相、C 相电压线的接线，确保测试夹与端子紧密接触（可轻微晃动测试夹，确认无松动）。

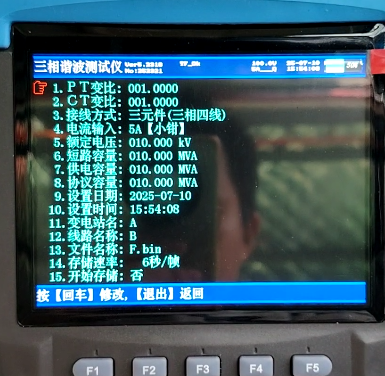

参数设置

1. 按下仪器的 “菜单” 键，进入 “系统设置” 界面，选择 “接线方式”；
2. 根据实际接线类型选择（本次实操为 “三相四线制”，若为高压电网可能为 “三相三线制”），确认后保存设置；

3. 回到主界面，观察仪器是否已识别到电压、电流的初始信号（屏幕显示 “电压≈0V、电流≈0A”，启动信号源后会跳变）。

1. 操作继电保护测试仪：点击 “启动输出”，此时信号源开始输出 5A 电流、100V 电压；

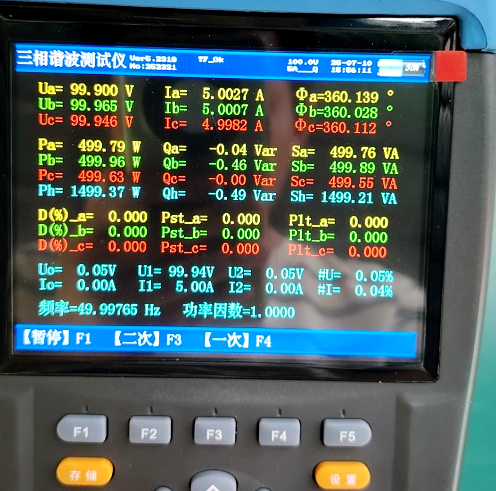

2. 操作三相电能质量分析仪：点击主界面的 “开始测试” 按钮，仪器进入实时监测状态，屏幕会动态显示：
3. 基础数据：A、B、C 相的电压值（约 100V）、电流值（约 5A）、频率（50Hz）、功率因数（接近 1.0，纯电阻负载场景）；
4. 相位关系：通过 “矢量图” 功能，查看 A、B、C 相电压与电流的相位差（正常正序场景下，相位差应符合预设值）。

数据分析

测试过程中，可通过仪器的内置功能，深入分析电能质量问题，如波形畸变、谐波含量等。

波形与频谱分析

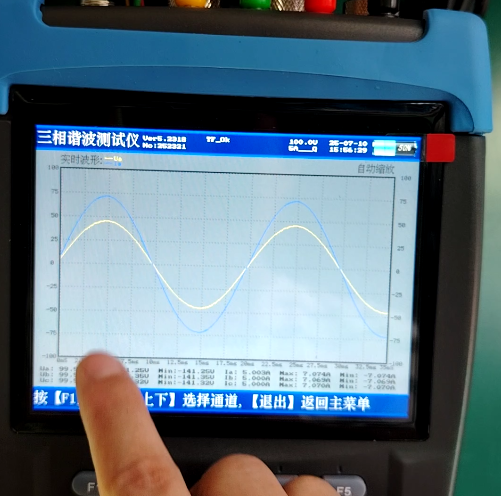

1. 在仪器主界面，点击 “波形查看”，可实时观察 A、B、C 相电压 / 电流的波形曲线（正常场景下应为标准正弦波，无明显畸变）；

2.

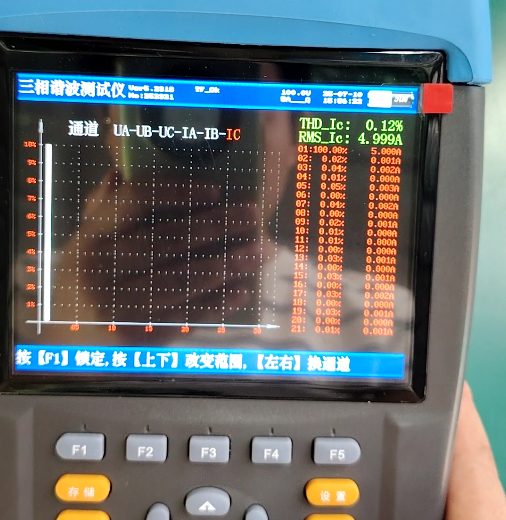

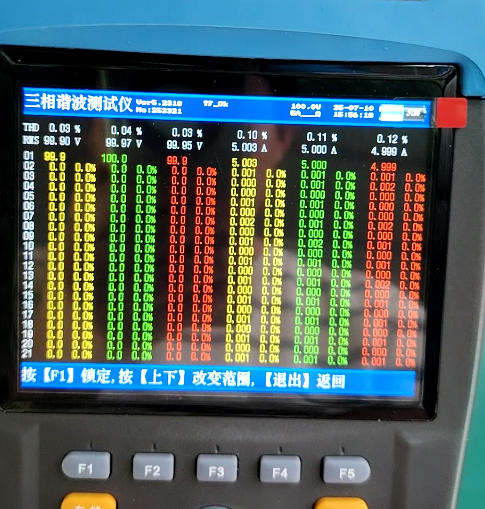

3. 选择 “频谱分析” 功能，仪器会生成谐波含量柱状图，展示 2-50 次谐波的占比（本次模拟场景无谐波，柱状图仅基波有数值，实际电网若有畸变，高次谐波柱会显示高度）。

4.

进入 “数据统计” 界面，可查看测试期间的关键参量统计值：

极值：电压 / 电流的最大值、最小值；

平均值：电压 / 电流的算术平均值、有效值；

电能质量指标：波形畸变率（THD）、三相不平衡度（若平衡，数值接近 0）。

数据导出与报表生成

测试完成后，需将数据导出，通过专用软件生成报表，便于后续分析与存档。

本地数据存储与导出

1. 在仪器上点击 “停止测试”，选择 “保存数据”，仪器会自动将测试数据存储到内置内存或插入的 U 盘中（建议插入 U 盘，方便后续传输）；
2. 拔出 U 盘，插入电脑的 USB 接口，打开 U 盘中的 “测试数据” 文件夹，可看到以 “测试时间 + 编号” 命名的原始数据文件（格式通常为.bin）。

专用软件分析与报表生成

1. 安装仪器配套的 “电能质量分析软件”，打开软件后点击 “导入数据”，选择 U 盘中的原始数据文件；

2. 软件会自动解析数据，生成多维度分析结果：
• 数据表格：展示电压、电流、功率、谐波含量等参量的详细数值；

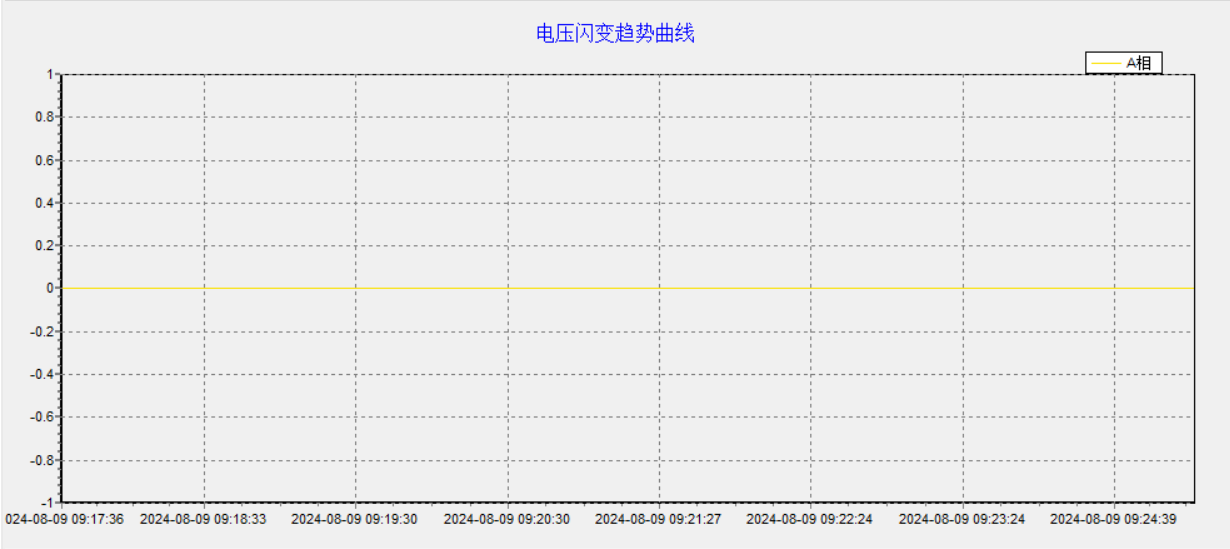

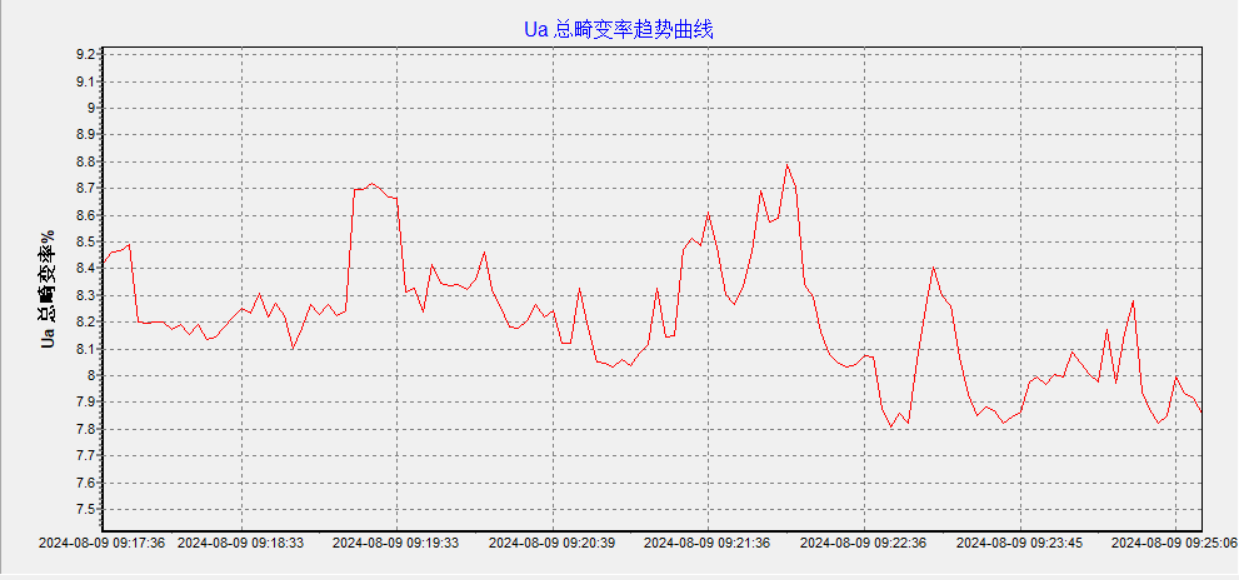

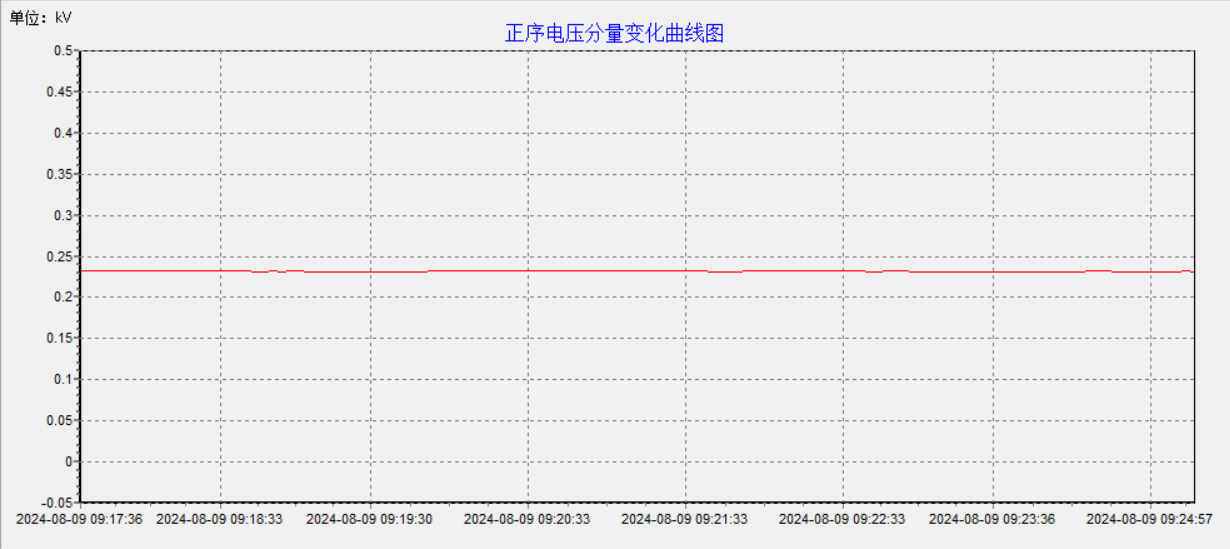

• 趋势曲线：生成电压 / 电流随时间变化的曲线、功率因数趋势曲线；
• 频谱图：更清晰的谐波含量柱状图，支持放大查看某一次谐波；

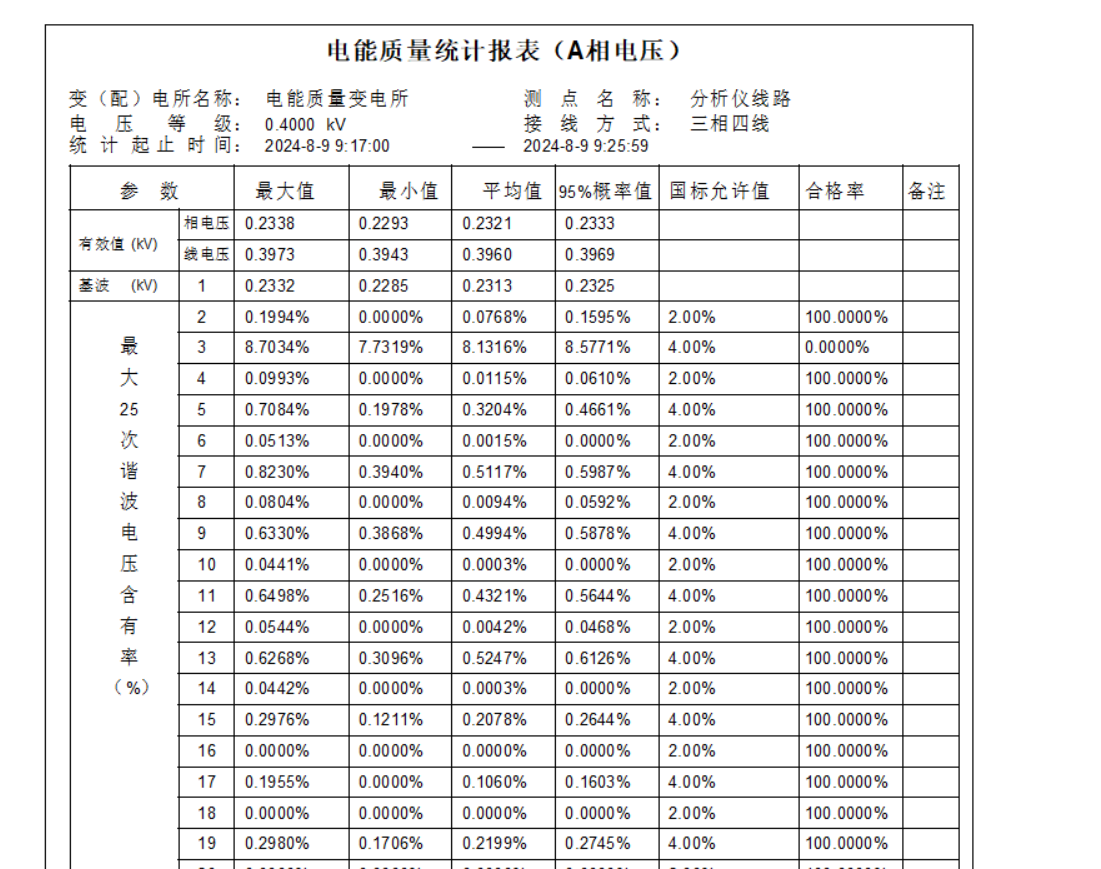

3. 点击 “生成报表”，软件会自动生成 Word 或 Excel 格式的报表，包含测试概况、数据统计、波形图、频谱图等内容，可直接导出打印或存档。

注意事项

安全操作：接线 / 拆线前务必断开信号源电源，避免带电操作；

                  钳形电流钳不可用于测量超过额定范围的电流（如用 500A 钳测 1000A 电流，会损坏钳头）。

数据准确性：电流钳钳口需完全闭合，若有杂物或空隙，会导致电流测量值偏小；

                      测试前需预热仪器 10-15 分钟（尤其在低温环境下），减少温漂对数据的影响。

干扰规避：仪器需远离大功率设备（如变频器、变压器），避免电磁干扰导致数据波动；

                  电压采集线与电流钳线尽量分开布置，减少耦合干扰。

通过以上步骤，可完成从 “接线 - 测试 - 分析 - 报表” 的完整三相电能质量检测流程。实际应用中，需根据现场场景（如工业电网、民用电网）调整信号源参数或接线方式，确保测试结果能真实反映电网质量，为后续的电能质量治理提供数据支撑。
