隔离开关触指压力测试仪操作流程-武汉千旭电力厂家推荐
隔离开关作为高压电力系统中关键的开关设备，其触指压力的稳定性直接关系到电网运行的安全性与可靠性。武汉千旭电力QXZYL系列隔离开关触指压力测试仪（核心型号QXZYL-500N），凭借精准测量、便携操作、全场景适配的优势，广泛应用于各类隔离开关（GW4/GW5/GW16等系列）的检修与质量检测。为确保操作规范、数据精准、作业安全，特制定本专属操作流程，适用于武汉千旭电力该系列所有隔离开关触指压力测试仪。
一、操作前准备（重中之重，杜绝安全隐患）
操作前需完成设备检查、安全防护与参数调试，确保测试环境、仪器状态符合要求，避免因准备不当导致数据偏差或安全事故。
1. 安全防护准备
严格执行“停电、验电、挂接地线”流程：将被测隔离开关所在回路停电，使用验电器确认无电后，悬挂接地线与“禁止合闸、正在检修”标识牌，严禁带电操作。
作业人员需穿戴绝缘手套、绝缘鞋、安全帽等个人防护用品，高空作业时需系好安全带，搭建安全作业平台，避免高空坠落或触电风险。
清理测试现场，移除隔离开关周边杂物、障碍物，确保操作空间充足；检查现场环境，避免在雨天、大雾、强电磁干扰环境下户外作业。
2. 仪器检查与调试
开箱检查：取出武汉千旭电力QXZYL系列测试仪主机、传感器、3米长信号线、充电器、便携防护箱及配套传感器（35/49/55/79/109mm），确认所有部件完好无破损、接线无松动、传感器无变形。
电池检查：按下主机电源键，查看电量显示，若电量低于30%，需先使用配套充电器充满电；长期未使用的仪器，需提前充电激活电池，确保测试过程中续航稳定（满电可连续作业8小时以上）。
传感器安装与校准：根据被测隔离开关触指内径，选择对应规格的传感器，将传感器平稳拧紧在信号线上，确保连接牢固；将传感器置于空载状态，开机后等待3-5秒，按主机“清零/校零”键，直至屏幕显示“0.0N”，完成校准（校准后不可随意移动传感器，避免影响精度）。
仪器参数确认：进入主机测量界面，确认测量单位为“N”（可按“单位切换”键调整），报警阈值设置符合现场检修标准（默认阈值可根据需求自定义），压力曲线显示正常。
3. 被测设备准备
将隔离开关操作至合闸位置，确保触指完全闭合、无卡涩；若为开关柜内隔离开关，需将手车拉出至试验位置，打开触头仓盖板，清理触指表面的灰尘、氧化层，避免杂质影响测量精度。
确认隔离开关触指无破损、弹簧无疲劳变形，若发现触指异常，需先进行检修，再开展压力测试。
二、正式测试操作（规范步骤，确保数据精准）
武汉千旭电力QXZYL系列测试仪采用“分体式设计+长信号线”，适配高空、柜内等复杂场景，操作流程简洁高效，具体步骤如下：
1. 传感器定位与放置
手持传感器（避免触碰传感器测量面），平稳伸入被测隔离开关触指中心位置，确保传感器与触指均匀接触、受力平衡，避免偏斜、卡顿（偏斜会导致测量数据偏差，误差可达±5%以上）。
高空作业时，可借助绝缘操作杆辅助放置传感器，无需攀爬至隔离开关附近，既保障安全，又提升操作效率。

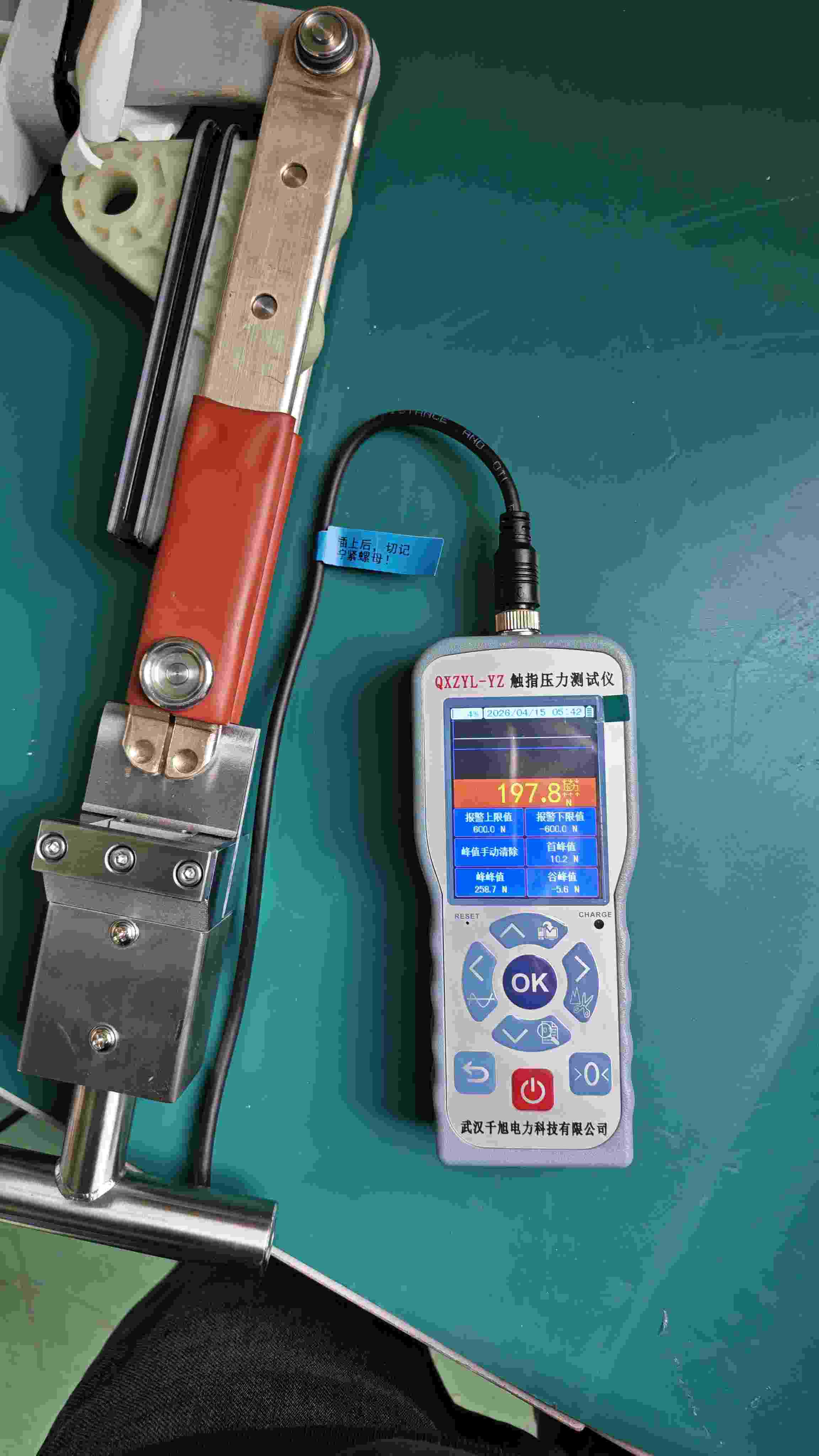

2. 压力数据测量与记录
传感器放置到位后，等待主机屏幕数值稳定（约2-3秒），屏幕将同步显示实时压力值与压力曲线，自动锁定峰值压力（峰值数据将持续显示，便于记录）。
为确保数据可靠性，同一触指需在不同角度（至少2-3个点位）进行测量，取3次测量的平均值作为该触指的最终压力值；若单次测量数据异常（与平均值偏差超过±10%），需重新放置传感器进行复测。
测量完成后，按主机“存储”键，将数据保存（可存储100条带时标记录，掉电不丢失），同时在检修台账上记录被测隔离开关编号、相别、触指编号、测量值及测试时间。
3. 多触指依次测试
按隔离开关相别（A/B/C相）、触指编号，依次完成所有触指的压力测试，测试过程中若发现压力值低于或高于标准阈值，主机将自动发出报警提示，需及时标记该触指，后续进行重点检修。
测试过程中，避免传感器碰撞、挤压，若需更换传感器规格（适配不同内径触指），需先关闭主机电源，更换后重新开机、校零，再进行测试。
4. 特殊场景操作注意事项
户外低温环境（低于-10℃）：开机后需预热5分钟，再进行校零与测试，避免低温影响传感器精度；仪器闲置时需放入便携防护箱，防止冻损。
狭小空间操作：借助主机与传感器分离设计，将主机置于体外，仅将传感器伸入狭小空间，通过长信号线传输数据，无需勉强操作导致仪器损坏。
SF6隔离开关测试：测试前需确认SF6气体压力正常，避免气体泄漏；传感器伸入时需轻拿轻放，避免刮伤触指密封面。
三、测试后收尾（规范收纳，延长仪器寿命）
测试完成后，需按以下步骤进行收尾操作，确保仪器完好、现场恢复到位，为下次使用做好准备。
1. 仪器操作收尾
缓慢平稳抽出传感器，用干净软布擦拭传感器测量面，清除表面灰尘、污渍，避免残留杂质影响下次测量精度。
关闭主机电源，拆下传感器与信号线，将所有部件整理整齐，放入便携防护箱对应卡槽，避免挤压、碰撞。
若需导出数据，用USB线连接主机与电脑，按仪器提示导出存储的测量数据，可直接生成标准化试验报告，用于检修台账归档。
2. 现场与设备恢复
清理测试现场，移除安全标识牌、接地线，将隔离开关恢复至正常运行位置，关闭触头仓盖板（开关柜内隔离开关需将手车推回工作位置）。
对测试中发现的压力异常触指，及时反馈给检修人员，进行触指弹簧更换、触指打磨等检修工作，确保隔离开关正常运行。
3. 仪器日常维护
仪器存放于干燥、通风、无腐蚀的环境中，避免潮湿、暴晒、碰撞；长期不用时，每月充电一次，激活电池，延长电池使用寿命。
定期检查传感器与信号线，若发现信号线破损、传感器变形，需及时联系武汉千旭电力售后更换，不可自行拆卸维修。
每半年联系武汉千旭电力技术人员，对仪器进行精度校准，确保测量数据始终符合国家标准。
四、核心操作禁忌与注意事项
1. 严禁带电操作，未完成停电、验电、挂接地线流程，不得开展测试工作，杜绝触电事故。
2. 传感器为精密部件，严禁摔、砸、强行挤压、野蛮插拔，否则会导致传感器损坏、精度失效。
3. 测试时不可用力晃动传感器或主机，避免影响数据稳定性；校零后不可随意移动传感器，如需移动，需重新校零。
4. 仪器出现故障（如无法开机、数据异常、报警失灵）时，不可自行拆卸维修，需及时联系武汉千旭电力24小时技术热线，由专业人员处理。
5. 操作人员需熟悉本操作流程，经培训合格后方可上岗，避免操作失误导致仪器损坏或检测数据失真。
五、武汉千旭电力专属支持
武汉千旭电力为QXZYL系列隔离开关触指压力测试仪提供全周期技术支持与售后保障：
售前培训：可提供免费上门操作培训，确保操作人员熟练掌握流程与注意事项。
售后响应：24小时技术热线15927335914，快速解决操作中的各类问题。
终身维护：提供2年免费质保、终身维护，定期上门校准仪器，保障设备长期稳定运行。
遵循以上操作流程，可充分发挥武汉千旭电力隔离开关触指压力测试仪的精准性与便捷性，确保隔离开关触指压力检测规范、高效，为高压电网安全运行筑牢防线。
