变电站蓄电池室是由很多单节蓄电池串联组成,比如说220V电压组的蓄电池常是由104块2V的电池块串联而成,其正常工作模式由浮充状态和均冲状态。蓄电池室是现场应急的备用电源,由于长时间缺少维护,所以蓄电池组定期的充放电活化也是非常必要的。为此蓄电池充放电测试仪则是现场常用的蓄电池活化设备,他能根据蓄电池组的电压和电流来制定对应的电压电流,设定好放电时长,可以长时间可靠的进行充放电试验,一般时间10小时左右,下面来介绍下接线及操作。
仪器面板介绍

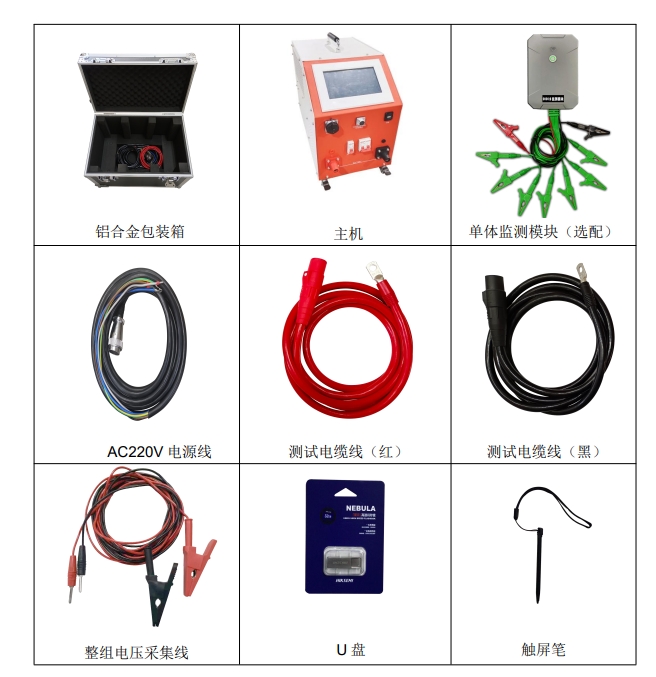

仪器面板很简单,七寸的大屏幕液晶显示屏,充放电端子正负极(对应粗线),一个电源端子。
试验准备,首先确定蓄电池铭牌,记录每节蓄电池的电压,容量,计算蓄电池的节数和总电压,下限电压等确定对应参数。
在现场将蓄电池组正负极拆开,好跟我们测试设备的接线,将设备电压电流线按颜色和正负极接在蓄电池组的正负极上,接好后设备接好电源线,开机。
面板如下:
点击充电测试,
参考蓄电池铭牌设置对应的参数,蓄电池冲电的原理是设备先预充1分钟预热(按20%左右的电流)进行电池预热,这样能更好的对电池接受后续的大电流,然后恒流充电,按照设定的电流进行充电直至达到设置的充电电压或者达到额定的时间点,进入恒压充电按照设置的恒电电压进行充电,同样在持续充电的过程中容量逐渐饱和直至电流越来越小达到设定阈值或者达到设定的时间后转换为浮充充电,浮充充电同样达到充电时间和电流阈值结束充电,即充电完成。
点击返回进入放电测试:
同理按照蓄电池的电压电流进行设置对应的参数时间,测试完毕后整理接线先按停止按钮,然后关机拆除接线。
