高压开关断路器机械特性测试仪
高压开关的机械特性是确保其正常工作和电力系统稳定运行的关键因素之一,高压开关的机械特性主要指的是其分、合闸过程中的时间、速度、同期性等参数,这些参数直接影响高压开关的关合和开断性能。高压开关只有保证适当的分、合闸速度,才能充分发挥其开断电流的能力,同时减小合闸过程中预击穿造成的触头电磨损,避免触头烧损、喷油甚至爆炸等安全隐患。
高压开关机械特性测试仪是针对如上要求进行测试高压开关机械特性的试验设备,仪器操作简单,使用方便精度高。
机械特性的主要参数
分、合闸时间:分闸时间是指从接到分闸指令瞬间起到所有极的触头分离瞬间为止的时间间隔;合闸时间是指从合闸回路通电起到所有极触头都接触瞬间为止的时间间隔。这两个时间参数必须在规定的时间范围内,以确保高压开关的及时响应和可靠动作。
分、合闸速度:分、合闸速度是影响高压开关性能的重要参数之一。适当的分、合闸速度可以减小触头磨损,提高开关的使用寿命。同时,速度过高或过低都可能对开关的运动机构和触头造成不良影响。
同期性:同期性是指高压开关在分闸和合闸操作时,三相分断和接触瞬间的时间差,以及同相各灭弧单元触头分断和接触瞬间的时间差。同期性的好坏直接影响电力系统的稳定性和安全性。
弹跳次数与弹跳幅度:弹跳次数是指开关动触头在分、合闸过程中振动的次数;弹跳幅度是指开关动触头运动过程中的最大反弹值。这两个参数反映了开关触头的稳定性和可靠性。

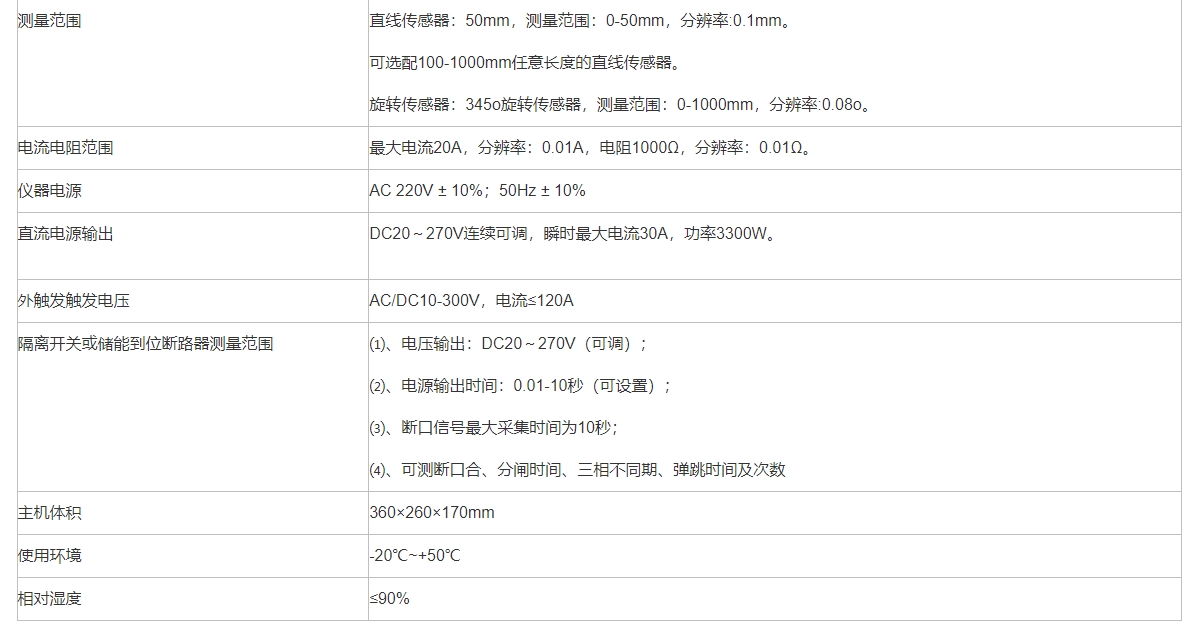

仪器参数
测试方法
高压开关动特性测试仪附件包有四芯线,分别对应黄绿红和黑色接地线,将黄、绿、红分别对应接到开关的动触头上面,静触头短接接黑线,另一端连接到设备A1B1C1接线端子上,现场是内触发则用三芯的内触发按照开关图纸接到真空开关的分闸、合闸的控制回路,常规是合闸回路是10、14,30、31上,按照上图颜色,红色接4、绿色接31,同时4、30接黑线且短接起来,该仪器可以自动储能,也可以将两芯储能闭锁电源按图纸接到真空开关的储能回路25、35,最后将传感器(常规使用旋转传感器)接到真空开关的传感器部分(如下图)
接线完成后,仪器接上电源,开机如下图所示点击参数,选择开关类型为真空开关,触发设置为内触发,其他选项按默认值即可。返回主界面点击开始试验,如果断路器未储能,点击储能,等待储能完成后,分别点击合闸和分闸,查看数据。
同时仪器也能兼顾做低跳试验,返回主界面选择低跳试验,设置好起始电压和步长后,设备能全自动做低跳试验,无需人工干预。具体测试界面如下图:
测试数据要求合、分闸时间不大于出厂值,合闸弹跳不大于2 ms,合、分闸同期不大于2 ms,同时断路器低电压试验30%不动作,65%及以上可靠动作。
数据报表
安装位置 | 35kV开关柜8GP | 温度:12℃ | 湿度:57% | 试验日期 | 2022.1.16 | |||||||||||||||||||||||||||||||||||||||||||
铭 牌 | ||||||||||||||||||||||||||||||||||||||||||||||||
产品型号 | SFM-40.5 | 额定电压kV | 40.5 | 额定电流A | 1250 | 频率 | 50 Hz | |||||||||||||||||||||||||||||||||||||||||
额定开断电流kA | 31.5 | 操作电压 | DC220V | 电机电压 | DC/AC220V | 出厂序号 | SF2112006 | |||||||||||||||||||||||||||||||||||||||||
制造厂 | XXX有限公司 | 出厂日期 | 2021年12月 | |||||||||||||||||||||||||||||||||||||||||||||
分、合闸测量 | ||||||||||||||||||||||||||||||||||||||||||||||||
合闸时间(ms) | 合闸弹跳(ms) | 合闸同期 | 合闸速度 | 分闸1时间(ms) | 分闸同期 | 分闸速度 | ||||||||||||||||||||||||||||||||||||||||||
A | B | C | A | B | C | A | B | C | ||||||||||||||||||||||||||||||||||||||||
61.7 | 61.8 | 61.7 | 1.3 | 1.2 | 1.3 | 0.1 | / | 47.3 | 47.9 | 47.5 | 0.6 | / | ||||||||||||||||||||||||||||||||||||
技术要求值:合、分闸时间不大于出厂值,合闸弹跳不大于2 ms,合、分闸同期不大于2 ms | ||||||||||||||||||||||||||||||||||||||||||||||||
断路器动作电压 | ||||||||||||||||||||||||||||||||||||||||||||||||
30% | 次数 | 65% | 次数 | 80% | 次数 | 110% | 次数 | |||||||||||||||||||||||||||||||||||||||||
合闸电压(V) | 66 | 3 | / | / | 176 | 3 | 242 | 3 | ||||||||||||||||||||||||||||||||||||||||
分闸电压(V) | 66 | 3 | 143 | 3 | / | / | 242 | 3 | ||||||||||||||||||||||||||||||||||||||||
结论 | 不动作 | 动作 | 动作 | 动作 | ||||||||||||||||||||||||||||||||||||||||||||
低合(V) | 105 | 低分(V) | 129 | |||||||||||||||||||||||||||||||||||||||||||||
分、合闸线圈及绝缘电阻测量 | ||||||||||||||||||||||||||||||||||||||||||||||||
合闸线圈 | 分闸线圈 | |||||||||||||||||||||||||||||||||||||||||||||||
直流电阻(Ω) | 绝缘电阻(MΩ) | 直流电阻(Ω) | 绝缘电阻(MΩ) | |||||||||||||||||||||||||||||||||||||||||||||
/ | 100 | / | 100 | |||||||||||||||||||||||||||||||||||||||||||||
技术要求值:合、分闸线圈直流电阻无法测量,整流桥在电阻里面,绝缘电阻不低于10 MΩ | ||||||||||||||||||||||||||||||||||||||||||||||||
回路电阻测量uΩ | ||||||||||||||||||||||||||||||||||||||||||||||||
A | 43 | B | 40 | C | 38 | |||||||||||||||||||||||||||||||||||||||||||
技术要求值:测试结果应符合产品技术要求 | ||||||||||||||||||||||||||||||||||||||||||||||||
绝缘电阻测量 工频耐压 | ||||||||||||||||||||||||||||||||||||||||||||||||
绝缘电阻(GΩ) | 工频耐压 | |||||||||||||||||||||||||||||||||||||||||||||||
相别 | 耐压前 | 耐压后 | 施加电压kV | 持续时间(S) | 结论 | |||||||||||||||||||||||||||||||||||||||||||
整体对地 | 124 | 117 | 76 | 60 | 合格 | |||||||||||||||||||||||||||||||||||||||||||
相间 | 107 | 136 | 76 | 60 | 合格 | |||||||||||||||||||||||||||||||||||||||||||
断口间 | 118 | 130 | 76 | 60 | 合格 | |||||||||||||||||||||||||||||||||||||||||||
说明 | 断路器连同柜子母排,CT一起耐压 | |||||||||||||||||||||||||||||||||||||||||||||||
使用仪器 | 断路器动特性测试仪/回路电阻测试仪/兆欧表/直流电阻电桥/串联谐振成套 | |||||||||||||||||||||||||||||||||||||||||||||||
试验依据 | 试验依据GB50150-2016《电气装置安装工程电气设备交接试验标准》及出厂试验报告 | |||||||||||||||||||||||||||||||||||||||||||||||
结论与分析 | 合 格 |
