变压器容量及空负载测试仪厂家实操介绍
变压器容量及空负载测试仪又名变压器能效等级测试仪，是专门用来测试变压器容量等各类参数的实验设备，常用在配电变压器检测，下面以武汉千旭电力出厂的变压器容量及空负载测试仪进行操作实战演示。
本文结合现场实操演示，以 10kV/50kVA 变压器为案例，详细拆解变压器容量、空载损耗、负载损耗三大核心测试的接线方法、操作步骤与数据解读，同步说明能效等级判定逻辑，图文适配现场实操场景，助力高效精准完成变压器检测工作。
一、仪器与测试准备

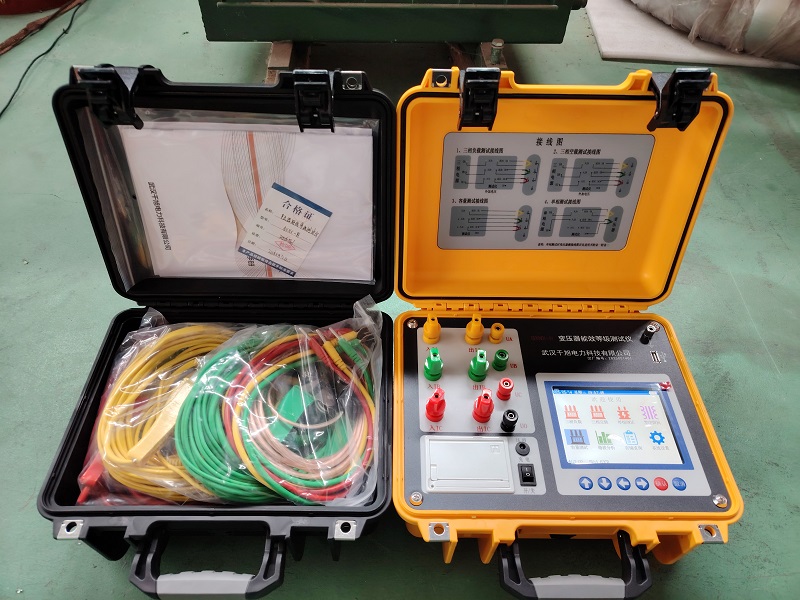

本次测试采用变压器容量及空负载测试仪，搭配三相调压器，可一站式完成变压器容量测算、阻抗电压检测、空载损耗、负载损耗测试，最终自动判定变压器型号与能效等级，适配 10kV 及以下中小型变压器现场检测。
核心设备：变压器容量及空负载测试仪、三相调压器、绝缘测试线、扳手
二、变压器容量测试（无需外接调压器）
容量测试无需外接调压器，仪器直接供电，核心通过短接低压侧、高压侧接仪器的方式，快速测算变压器实际容量，铭牌缺失可盲测。
1. 接线步骤

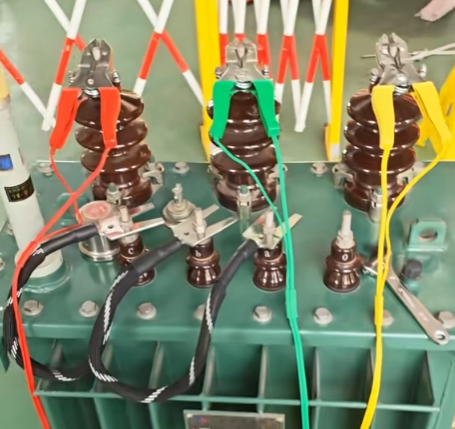

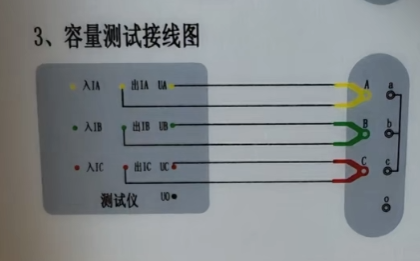

变压器低压侧短接，用扳手拧紧接线端子，确保接触无松动，仪器输出端接变压器高压侧，遵循 “粗线接电流端、细线接电压端” 原则，检查接线无松动、无裸露带电部位，确认安全后准备开机。
2. 仪器操作
开机后自动进入容量测试界面，输入铭牌参数：阻抗电压、连接组别、额定电压，铭牌损坏无参数时，将阻抗电压设为 0，进入盲测模式，点击 “开始测试”，等待数秒即可生成测试结果；点击 “保存” 或 “打印”，留存数据存档。

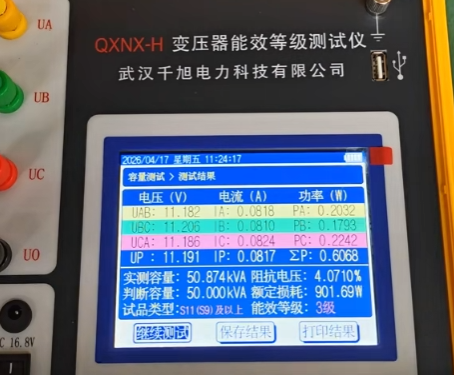

实测容量：50.571kVA、阻抗电压：4.0760%、标准判定容量：50.000kVA、额定损耗：906.36W
三、空载损耗测试（高压开路、低压加压）
空载损耗测试核心检测变压器无负载运行时的损耗，需外接三相调压器，高压侧开路、低压侧施加额定电压。
1. 接线步骤

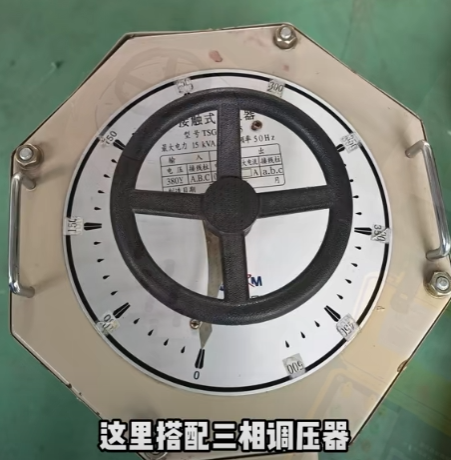

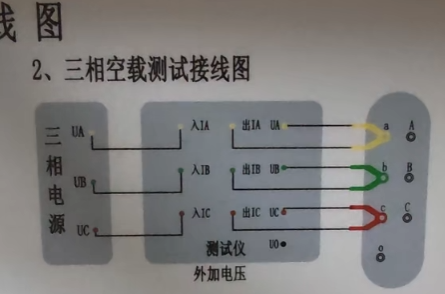

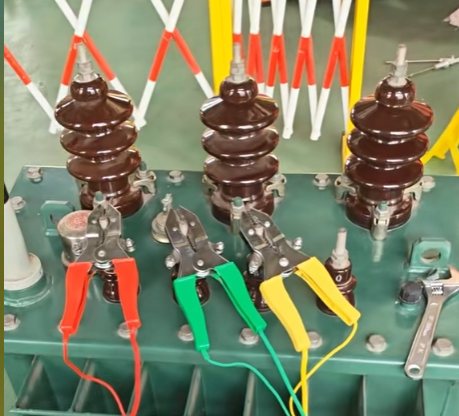

三相调压器接入 380V 电源，调压器输出端接仪器输入端，仪器输出端接变压器低压侧，变压器高压侧保持开路，无任何接线，悬空放置，确认调压器归零、接线牢固，无安全隐患。
2. 仪器操作

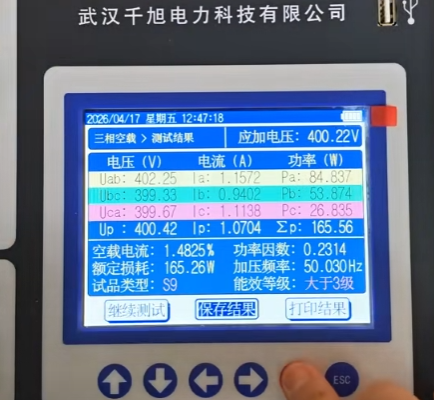

进入空载损耗测试界面，设置变压器额定低压参数，缓慢旋转调压器旋钮，观察仪器右上角 “应加电压”，实时查看电压上升数值，电压升至额定低压（示例：400V）时，立即停止旋转调压器，仪器自动显示空载损耗值，并依据国标判定能效等级。
四、负载损耗测试（低压短路、高压加压）负载损耗测试模拟变压器额定负载运行状态，检测负载下的损耗值，需外接调压器，低压侧短接、高压侧升流测试。
1. 接线步骤

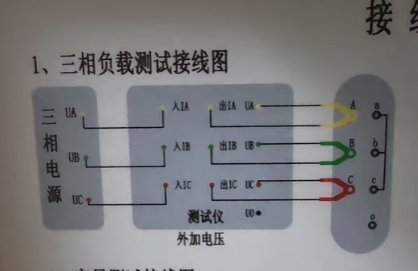

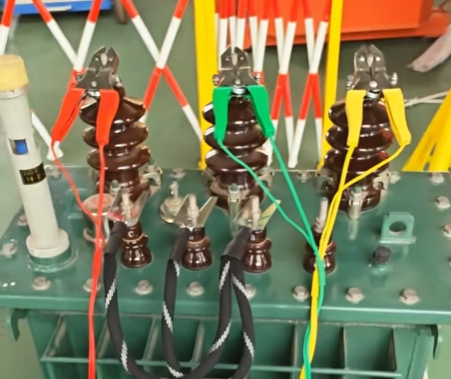

变压器低压侧短接拧紧，保证短路接触紧密，三相调压器接 380V 电源，输出端接仪器输入端，仪器输出端接变压器高压侧，粗线接电流端、细线接电压端，接线完成后，确认调压器归零，接线无松动。
2. 仪器操作

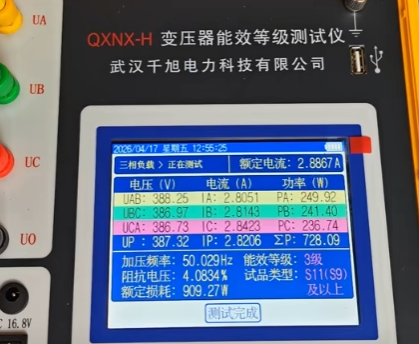

进入三相负载损耗测试界面，输入变压器额定参数，损耗折算公式默认选 “公式一”，附加损耗较大时可选 “公式二”，缓慢旋转调压器，观察仪器右上角 “应加电流”，电流上升时仪器会发出滴滴报警声，越接近额定电流，报警声越急促，标准测试需达 50% 额定电流，现场受调压器容量限制，升至 30% 额定电流即可测得精准数据，电流稳定后，读取负载损耗值，仪器自动判定变压器型号与能效等级。
五、能效判定与实操总结
容量测试：低压短接、高压直连仪器，支持铭牌缺失盲测，快速出结果；
空载测试：高压开路、低压加压至额定电压，检测无负载损耗；
负载测试：低压短路、高压升流至额定电流区间，检测负载损耗；

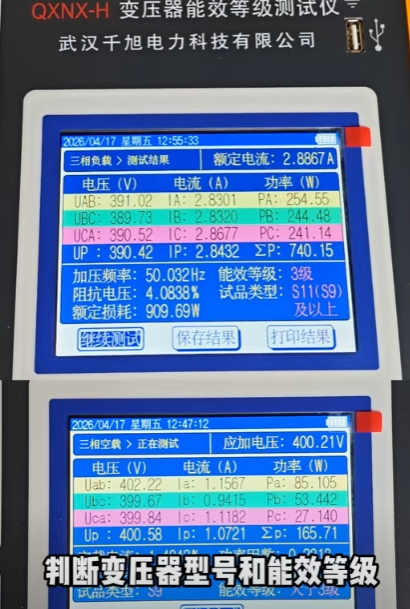

数据闭环：仪器自动依据国标，结合损耗值判定变压器型号与能效等级，数据可存可打，便于溯源。
